RK3588 Papan Komputer SBC

Iki minangka dewan kanggo struktur dewan rk3588 papan komputer SBC, gampang digunakake lan berkembang. Kanthi sumber terbuka lan SDK gratis, papan kasebut gampang digunakake.

Rockchip RK3588 digunakake minangka chip utama, kanthi teknologi proses canggih 8NM, frekuensi utama Cortex lan quad-core 64-bit Cortex lan quod-core 64-bit 64-bit 64-bit 64-bit 64-bit 64-bit 64-bit 64-bit 64-bit 64-bit 64 Kapabilitas, dhukungan kanggo macem-macem input kamera, lan dhukungan kanggo pirang-pirang layar.

 8 Daya komputasi NPU NPU sing dibangun bisa tekan 6tops, ngaktifake macem-macem skenario AI.

 Nyedhiyakake macem-macem memori lan kombinasi panyimpenan kanggo milih, seimbang konfigurasi hardware onboard, lan macem-macem aplikasi.

 Integrasi Dhuwur, kanthi antarmuka ekspansi sing sugih, kanthi port jaringan dual Gigabit, USB, M.2, PLEASI Audio, bisa menehi kinerja prosesor lan luwih akeh nggunakake papan.

 resmi ndhukung mainstream Andriod 13, IbaTain, gambar sistem operasi ubuntu, lan bisa ditrapake ing macem-macem lingkungan aplikasi sing beda.

√ Rampung mbukak sumber, nyedhiyakake tutorial resmi, kit lengkap SDK Driver SDK, Skema Desain lan sumber daya liyane, sampeyan bisa miwiti tanpa bintik-bintik buta.

Fitur Produk

Siap kanggo nggunakake, ndhukung macem-macem sistem operasi

 NPU Independen sing dibangun, kekuwatan komputasi bisa tekan 6tops

Gunakake arsitektur telung inti, ndhukung int4 / into.16 / FP16 / FP16 / BF16 / TF32, nguatake macem-macem skenario ai

√ Gampang lan dekoda 8k Video

Ndhukung nganti 8k @ 60 pathokan H.265 / H.264 / H.264 / AV1 / vp9 / AVS2 Video dekoding lan 8k @ 30 pigura H.264 / enkoding video H.265

 Tampilan layar kaping pirang-pirang, portability definisi dhuwur

Ndhukung layar layar kaping pirang-pirang, ndhukung nganti 8k @ 60 pigura + 24k @ 60 pigura (4K @ 60 pigura + pigura + 2k @ 60 pigura (layar 5k)

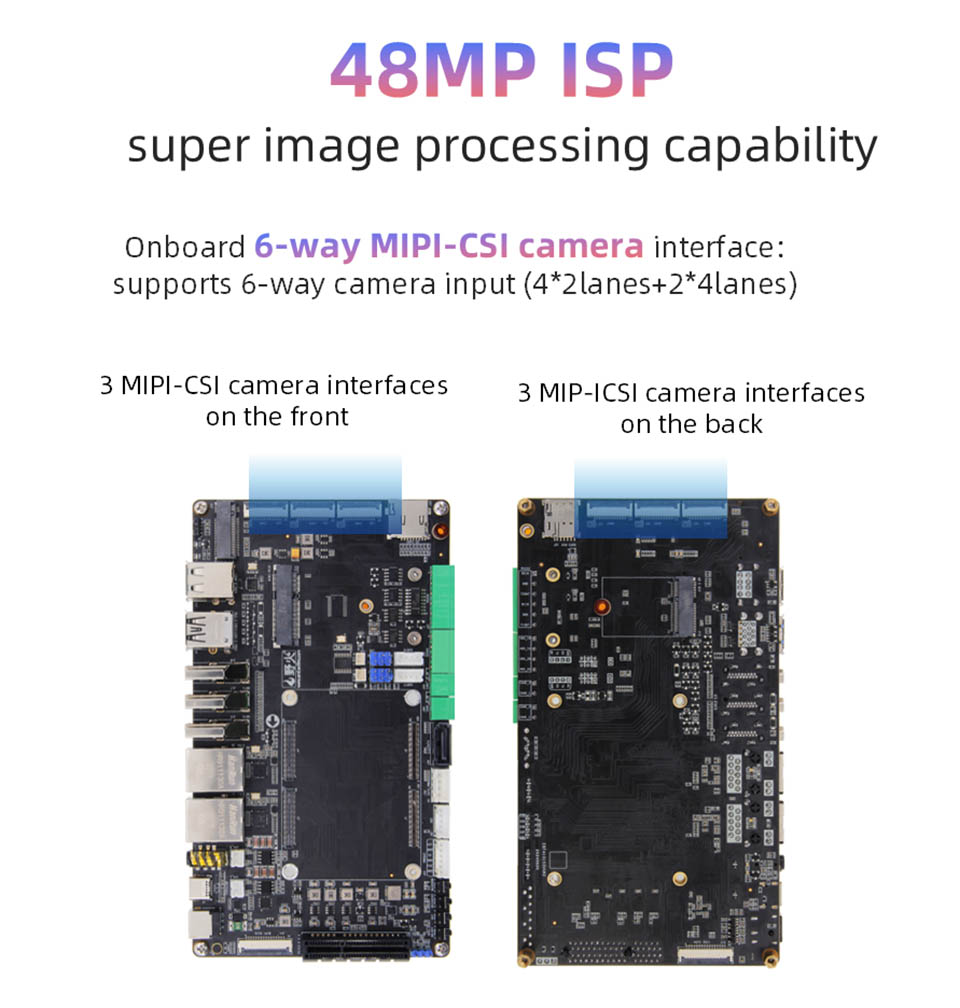

 48MPISP, kemampuan pangolahan gambar Super

Antarmuka Kamera Mipicsi 6-Way,

Ndhukung input kamera 6-cara (4 * 2LANES + 2 * 4Lanes), rapat karo macem-macem piranti

Parameter Produk

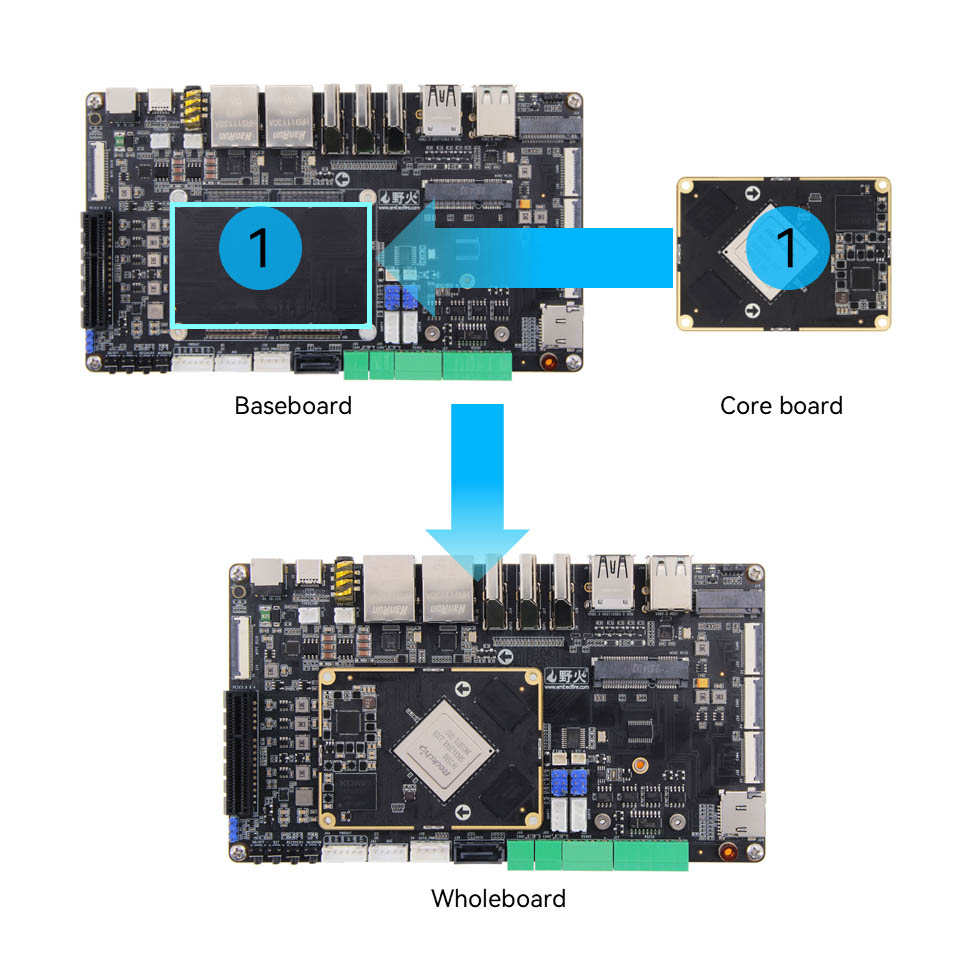

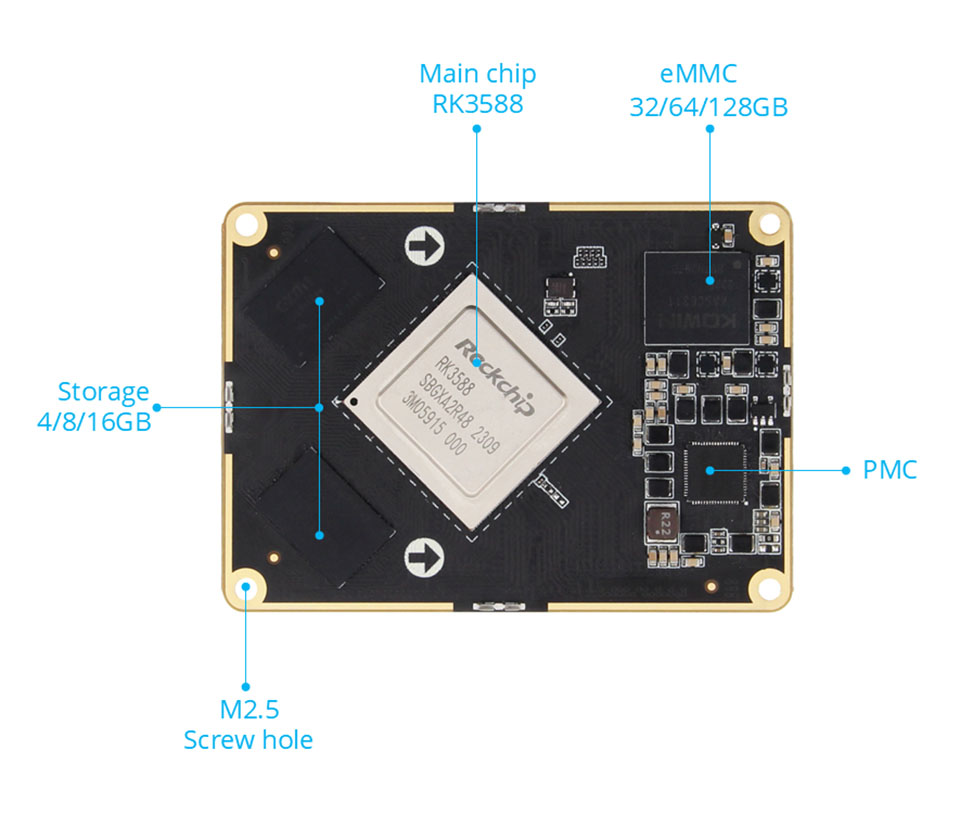

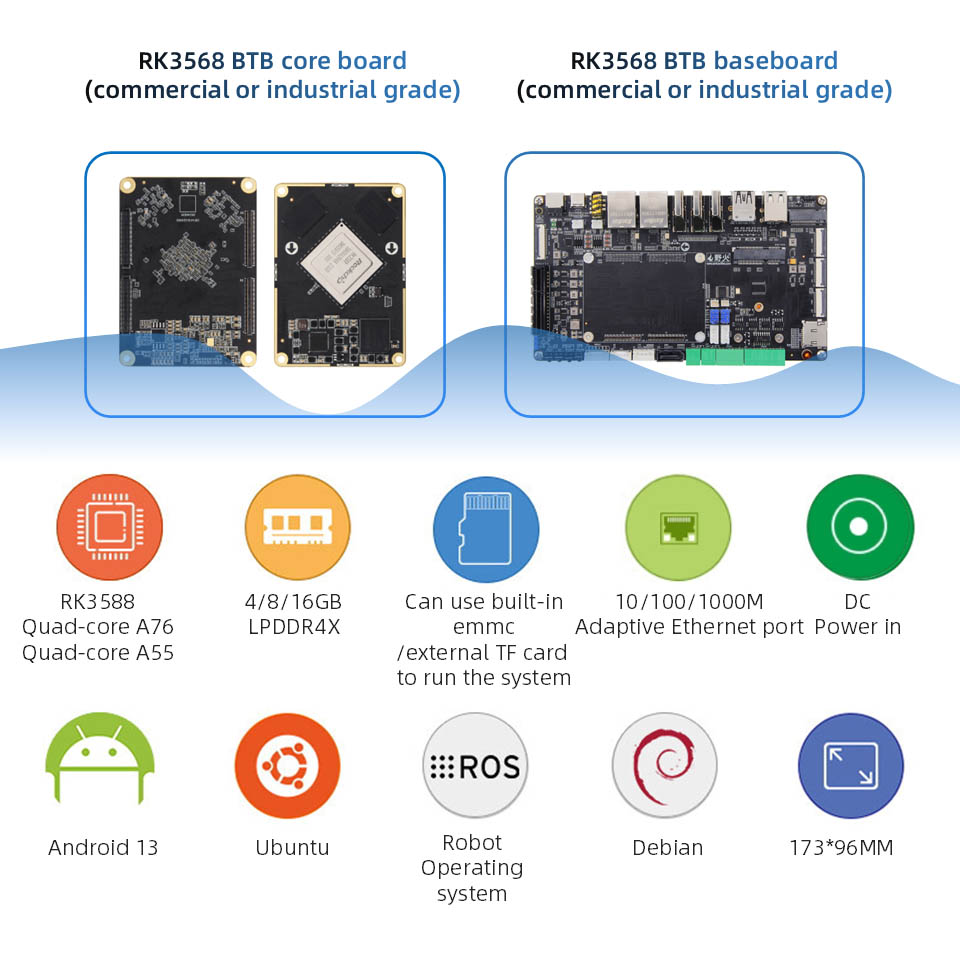

Paramèter Dewan inti RK3588

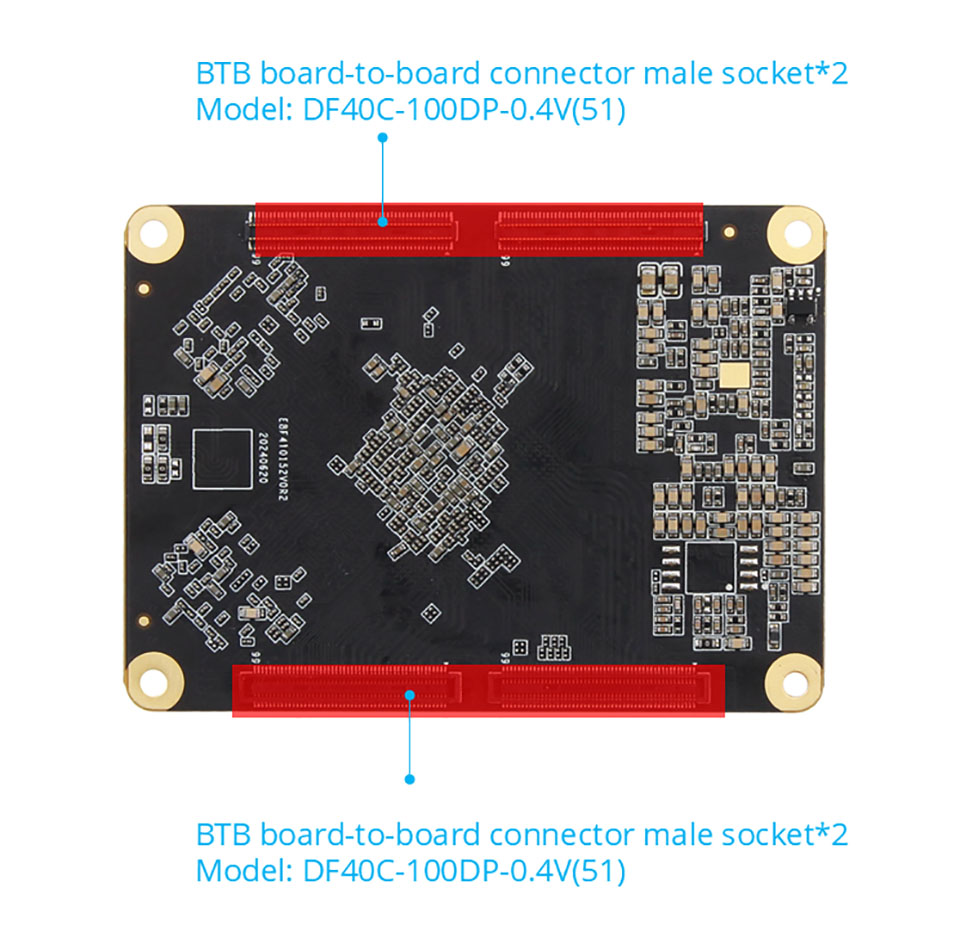

 Konektor: Konektor lanang: DF40C-100dp-0.4v (51) Konektor wanita: df40c-100ds-0.4v (51)

 Chip Utama: RK3588 (quad-core a76 + Quad-Core A55, Mali-G610, Daya Komputasi Mali-G610) BTB, btb, jarak 0.5mm, ndadékaké kabeh i0

 Memori: 4/8 / 16GB, LPDDR4 / 4x

 Panyimpenan: 32/644 / 128GB.EMC

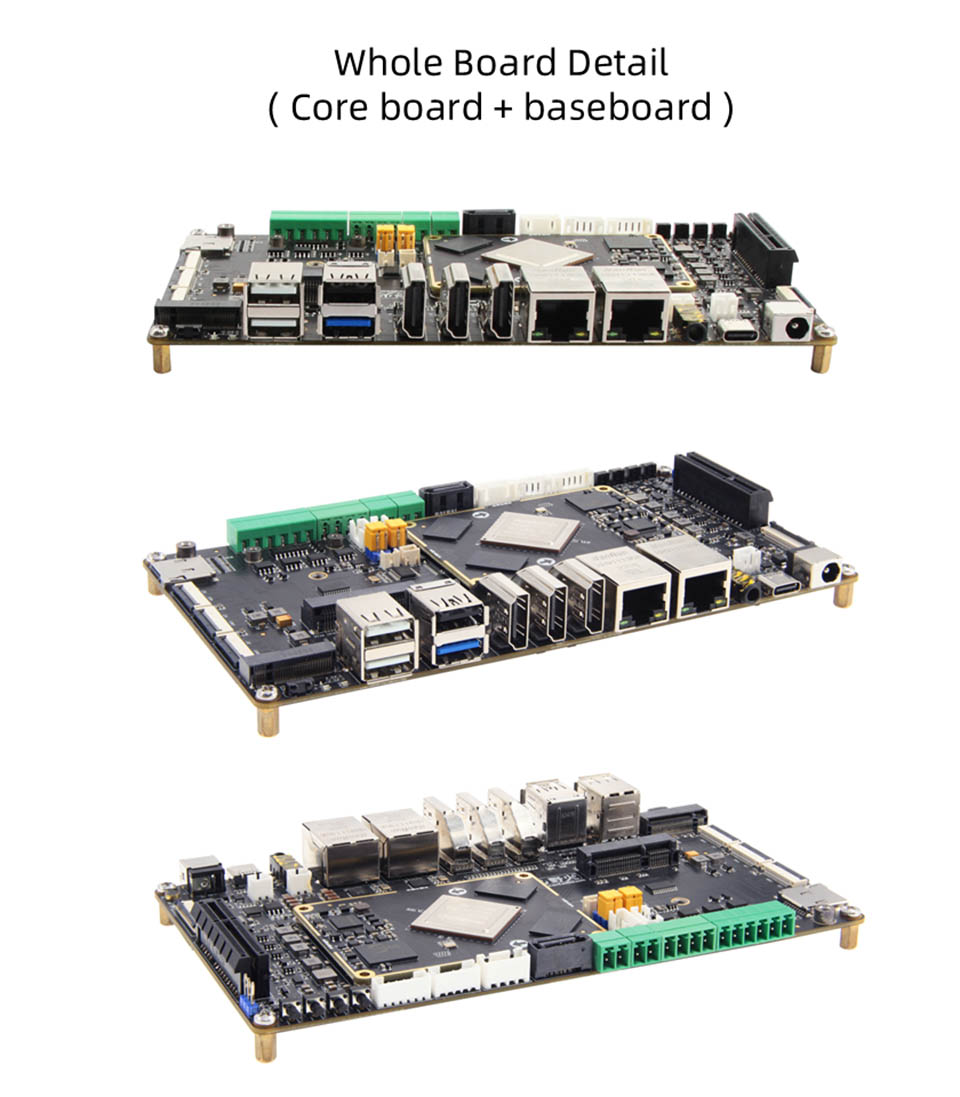

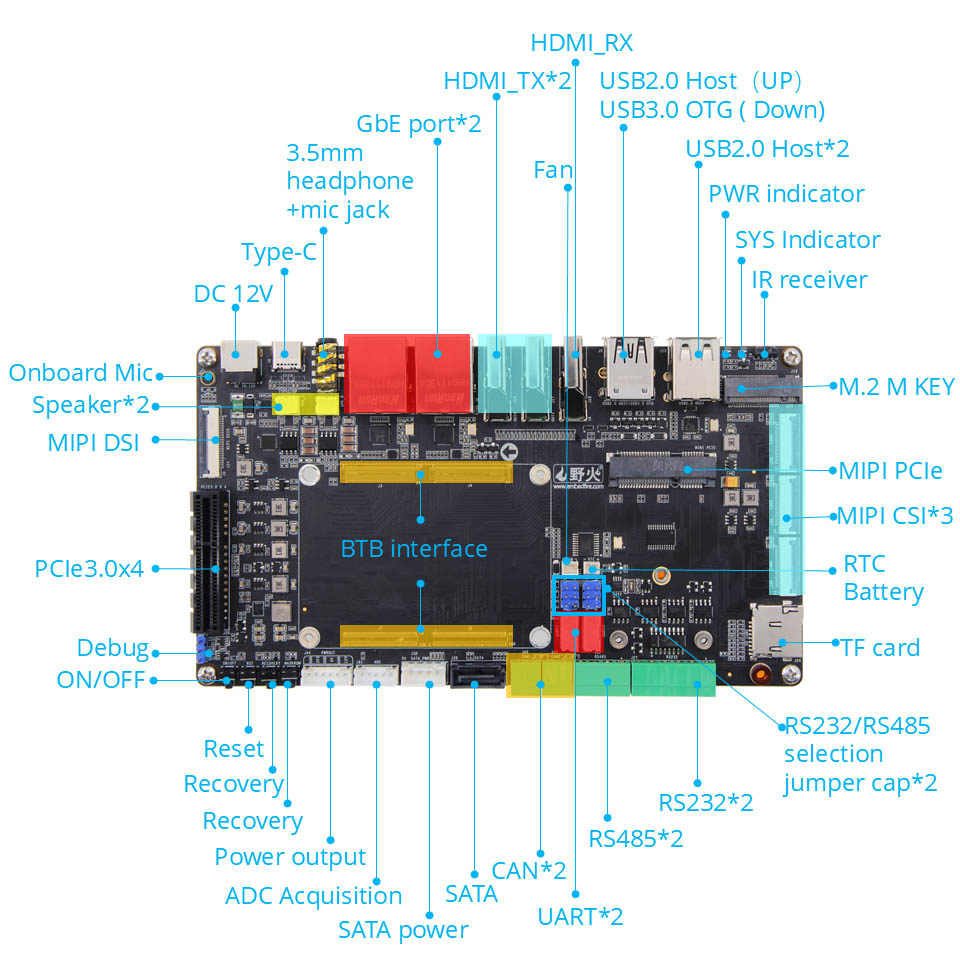

Paramèter Baseboard RK3588

 Konektor: lanang: DF40C-100dp-0.4v (51) Wanita: Df40c-100ds-0.4v (51)

Antarmuka daya: 12v @ 2a DC Input, antarmuka DC * 1; Antarmuka Output Daya * 1

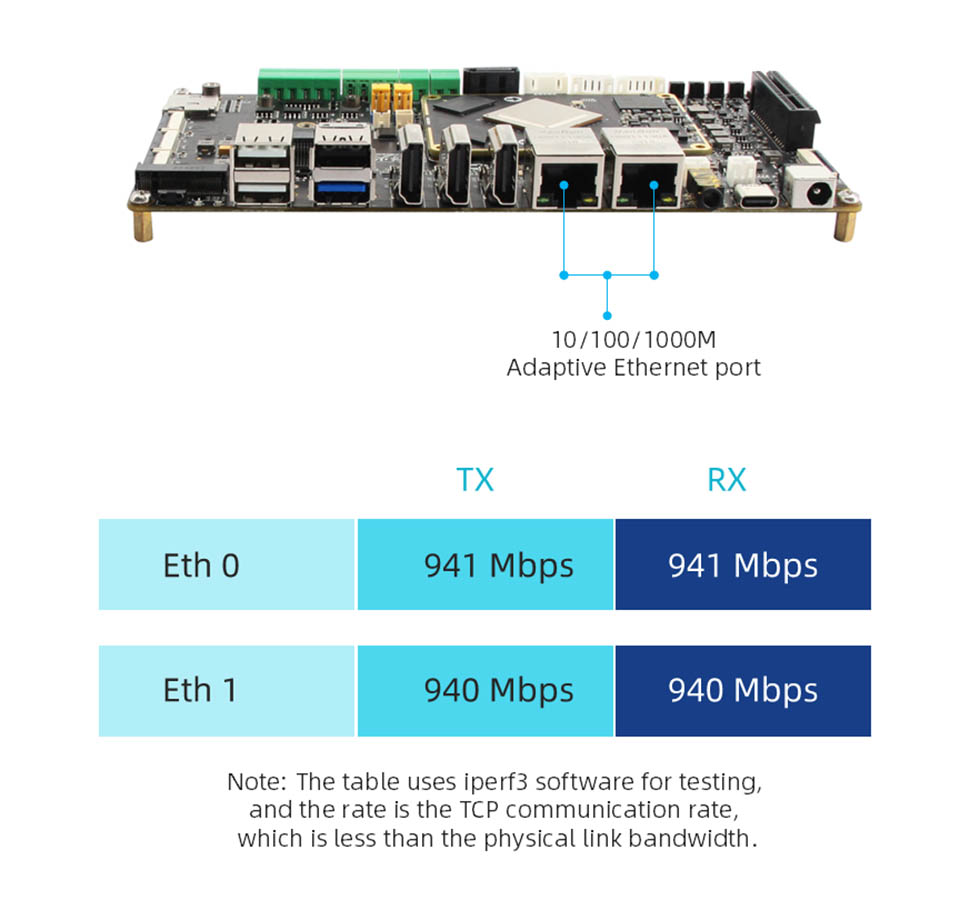

 Ethernet: port jaringan gigabit * 2, ndhukung tingkat transmisi data 10/100 / 1000bps

 HDMI: HDMI12.0 input * 1, nganti 3840x2160 @ 60fps; Output HDMI2.1 * 2, Ndhukung pirang-pirang layar karo layar liyane, resolusi maksimal 7680x4320 @ 60HZ (resolusi 8K)

 MIPI-DSI: Antarmuka layar Mipi * 2 (ngarep * 1, mundur * 1), bisa dipasang menyang layar Mipia liar, ndhukung macem-macem layar nganggo layar liyane; Résolusi Mipi Mipi Tunggal 1920 * 1080 @ 60Hz

 MIPI-CSI: Antarmuka Kamera Mipi * 6 (ngarep * 3, BACK * 3), bisa dipasang menyang Kamera Mipia Wildfire

 USBS2.0: USB-Hostypype-antarmuka * 3

 USB3,0: antarmuka USB-otgtype-a 1; Antarmuka Tipe * 1, bisa digunakake kanggo pembakaran firmware, ndhukung protokol DP1.4

Antarmuka pcle: antarmuka mini-pcle * 1, bisa digunakake kanthi kertu jaringan wifi sing dhuwur utawa setengah dhuwur, modul 4g utawa modul antarmuka mini-pcle liyane: antarmuka pcL3.0X4 * 1

Antarmuka: antarmuka M.2 * 1, ndhukung Modul Kertu Nirkabel M2 E-Key; Antarmuka utama M.2 m * 1, ndhukung PcLe-Key M.2 M.2 M.2 M.0 * 485 hard disk 2280 disk

Holder Card TF: Holder Card SD (TF) * 1, ndhukung sistem boot kertu TF, nganti 512GB

 Holder kertu SIM: wadhah kertu SIM * 1, fungsi SIM kudu digunakake karo modul 4G

 Interface: antarmuka sata standar * 1; SATA INTERFACE * 1, Ndhukung output 12v

 bisa: bisa * 2

 adc: antarmuka akuisisi ADC *

 Persatangan Debug Portug:

 Pubs Serial Portugug * 1 (Uart2), parameter standar 1500000-8-N-1; Port Serial Port * 2 (Uart7 & Uart9); RS232 * 2 (Uart4 & Uart7);

 RS485 * 2 (Uart4 & Uart7); Antarmuka Jumper RS485 * 2

 Audio: onboard ad mikropon * 1; Antarmuka spek spek * 2, bisa nyambungake 3w speaker daya headphone + mikropon input7-in-1 antarmuka * 1

 Tombol: tombol / mati * 1; Tombol maskrom * 1; Tombol pemulihan * 1; Tombol Reset *

 LED: Indikator Daya * 1; Indikator Sistem * 1

 Panrima inframerah: Ndhukung fungsi remot kontrol remot

 RTC: Soket Daya RTC *

 Antarmuka penggemar: Dhukungan instalasi 5v utawa pendaral penggemar 12V
