Detail Produk

Apa dewan rk3588 kanggo papan pangembangan papan?

Papan pangembangan papan rk3588 Tujuane kanggo ngaktifake kombinasi fleksibel ing antarane papan inti lan sub-papan sing fungsional kanthi nggunakake sambungan papan ing papan tinggi kanthi konektor papan tinggi.

Yen dibandhingake karo papan sing terintegrasi utawa komputer papan siji, papan- lanboard Motherboard nuduhake kaluwihan inti ing ngisor iki:

Perbandingan karo papan pangembangan tradisional

Kauntungan	Board pangembangan B2B	Papan McU tradisional
Expandability	Modular, panas banget	Perifheral tetep, kabel jumper
Kualitas sinyal	Ndhukung sinyal GHz level	Diwatesi kanggo kacepetan- uart / uart
Kacepetan Pembangunan	Gunakake maneh modul sing sah	Mbutuhake desain ulang lengkap hardware
Gunakake kasus	Sistem Komplek (AI / Industrial)	Kontrol prasaja (Sensor Logging)

Fitur Kunci Dewan Pengembangan RK3588

● Follecip RK3588 (8-Core Cortex-A76 / A55, 6Tops NPU)

● Desain modular: konektor b2b fleksibel kanggo ekspansi khusus

● Antarfaces kacepetan dhuwur: pcie 3.0, USB 3.1, dual gigabit eternet, sata

● Multi-Multi-: Ndhukung 8k @ 60fps + 4k @ output serentak 60fps 60fps

● kelas kelas: -40 ° C nganti + 85 ° C

● Antarfaces sugih: mini minie, tombol m2.2 m, miipi csi

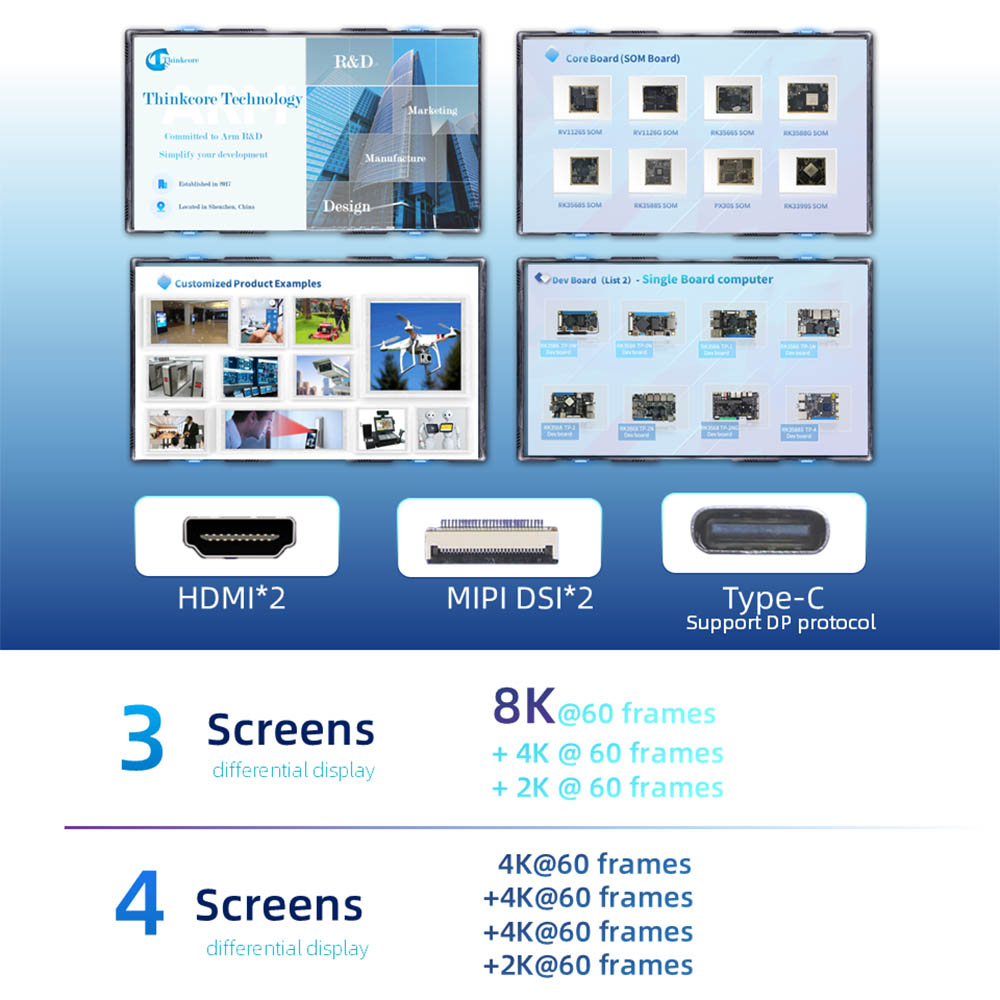

● Tampilan macem-macem layar: Ndhukung tampilan heterogen telung layar lan tampilan heterogen layar papat layar. HDMI * 2; Mipi dsi * 2; Tipe-c (Ndhukung DP Protocol)

Spesifikasi Teknis

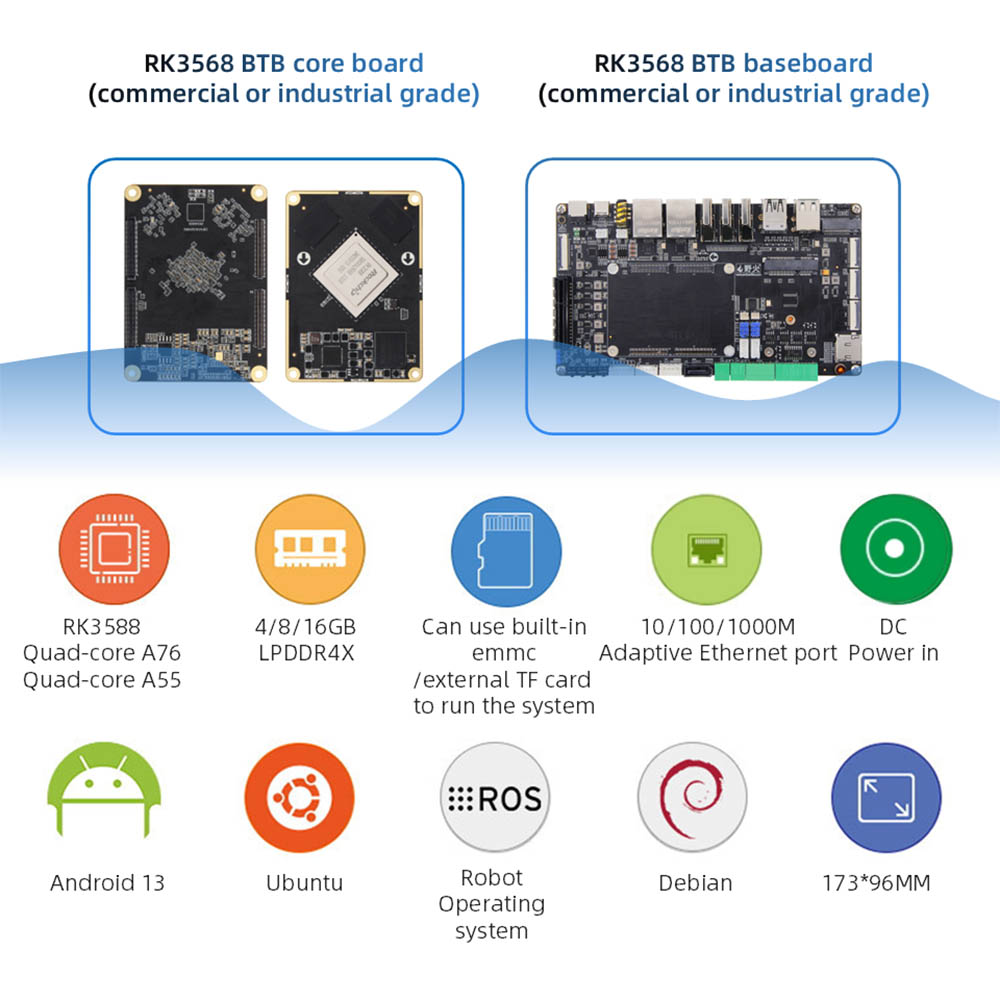

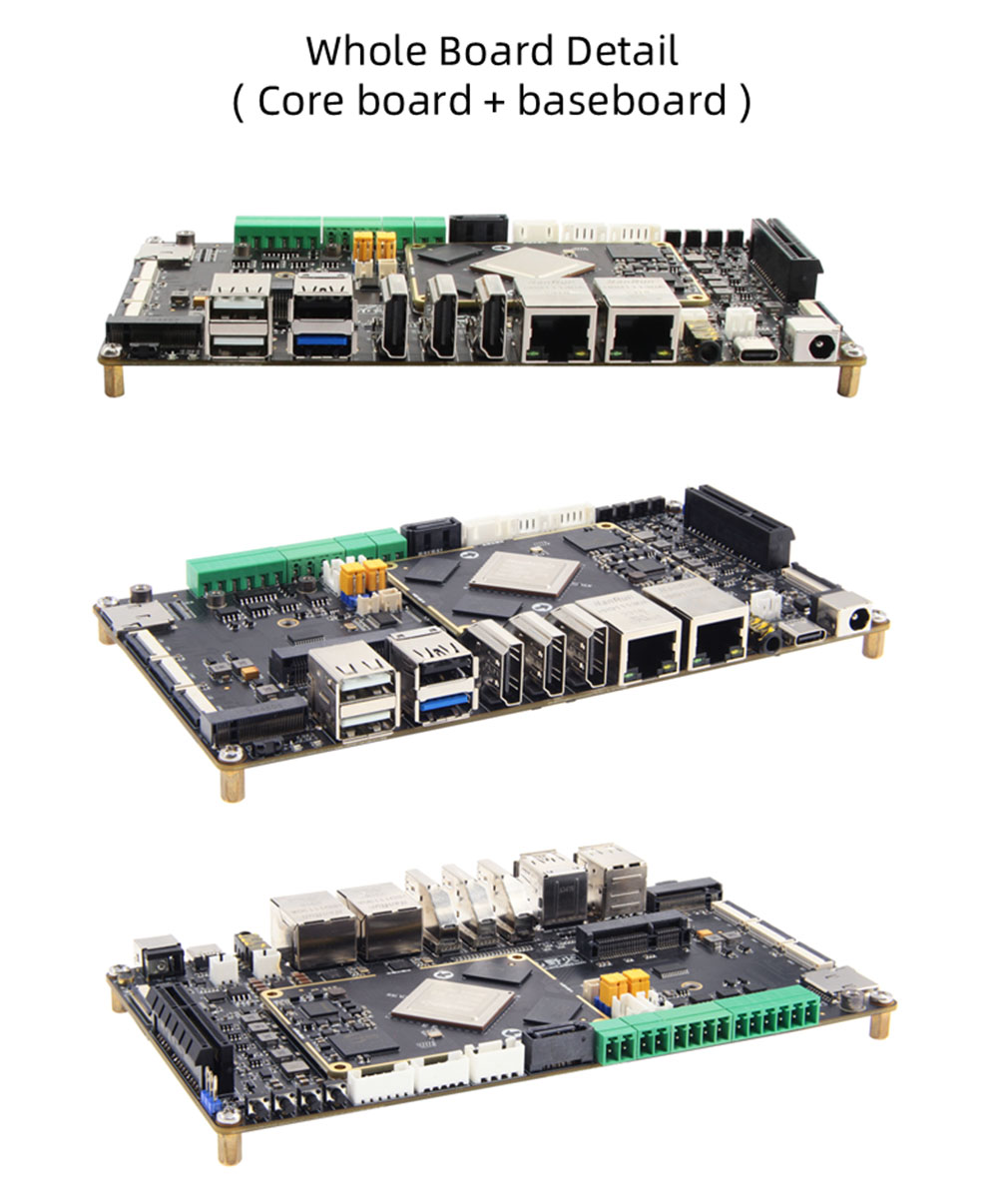

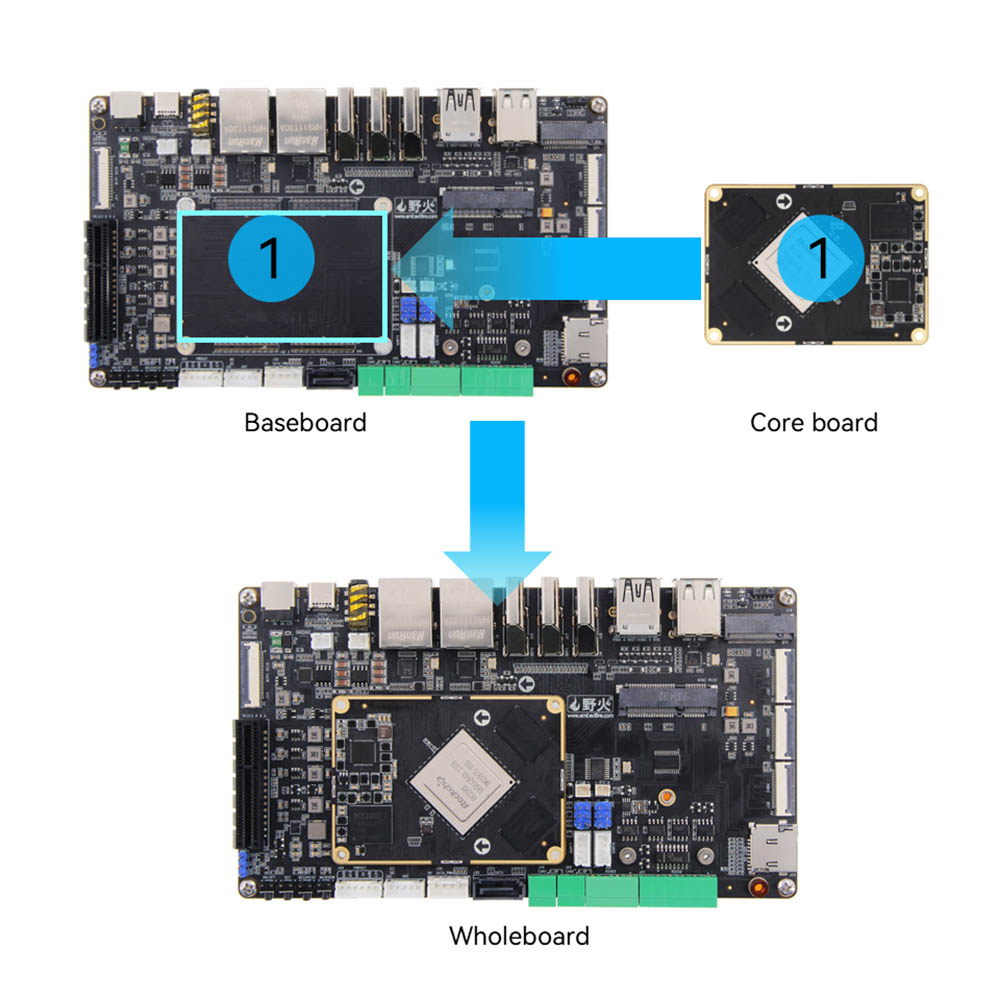

Motherboard BTB dumadi saka papan inti lan papan operator / baseboard.

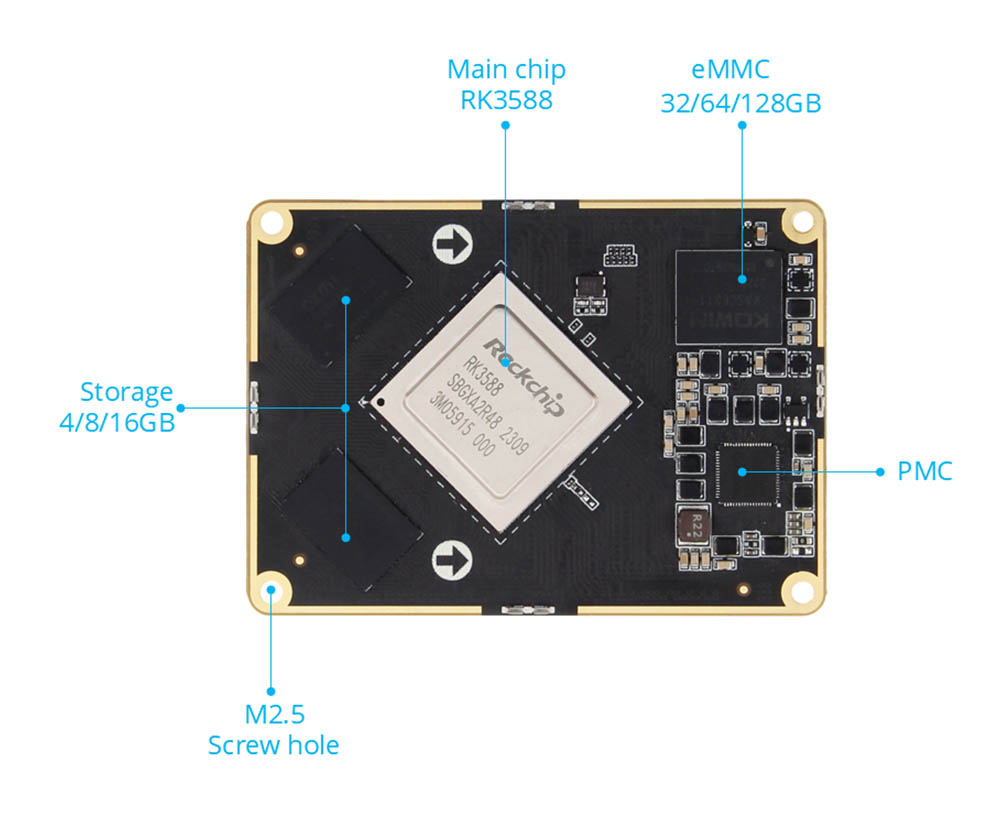

Paramèter Dewan inti RK3588

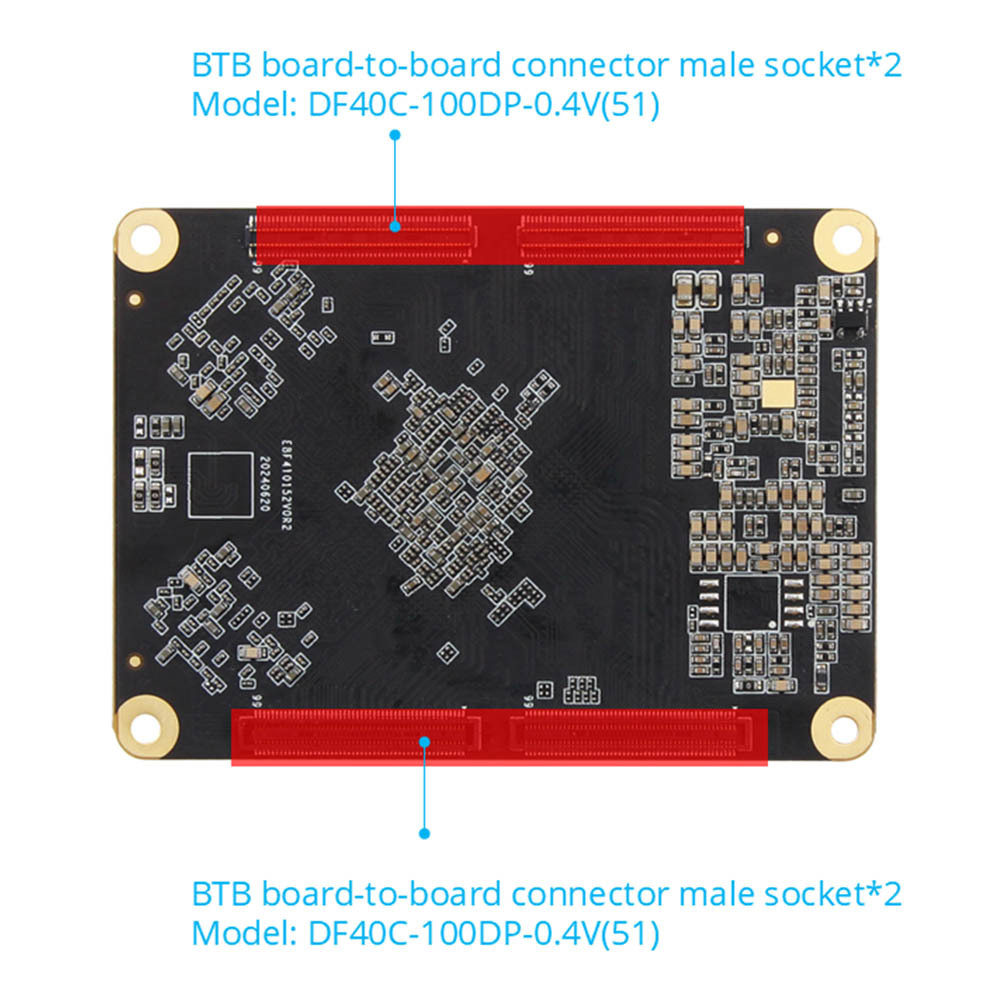

● Konektor: Konektor lanang: DF40C-100dp-0.4v (51) Konektor wanita: df40c-100ds-0.4v (51)

● Chip utama: rk3588 (quad-core a76 + quad-core a55, Mali-g610, Daya komputasi 6tops) BTB, btb, jarak 0.5mm, ndadékaké kabeh i0

● Memori: 4/8 / 16GB, LPDDR4 / 4x

● Panyimpen: 32/64 / 128GB. emmc

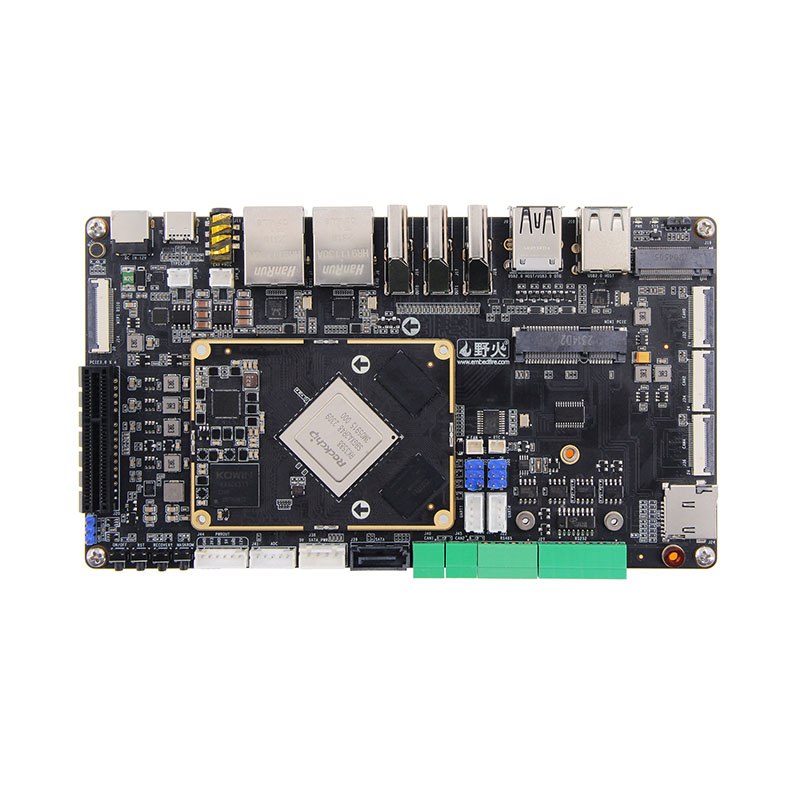

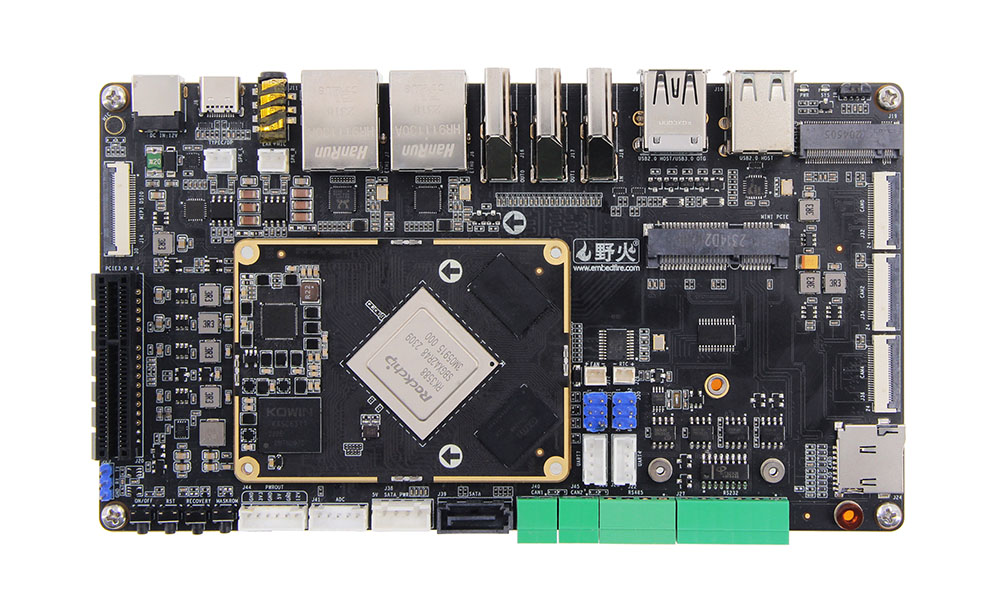

RK3588 Board-To-Board Development Board

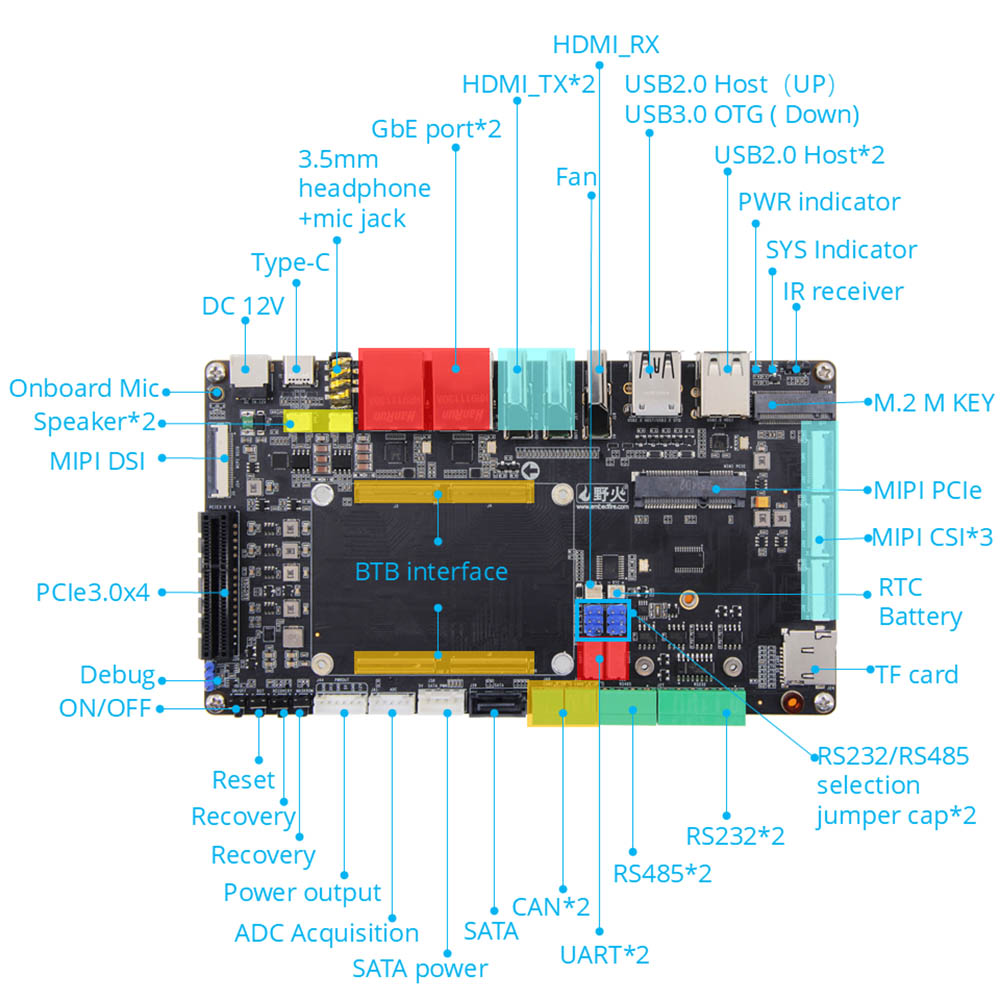

Paramèter Baseboard RK3588

● Konektor: lanang: DF40C-100dp-0.4v (51) Wanita: df40c-100ds-0.4v (51)

● Interface daya: 12v @ 2A DC Input, antarmuka DC * 1; Antarmuka Output Daya * 1

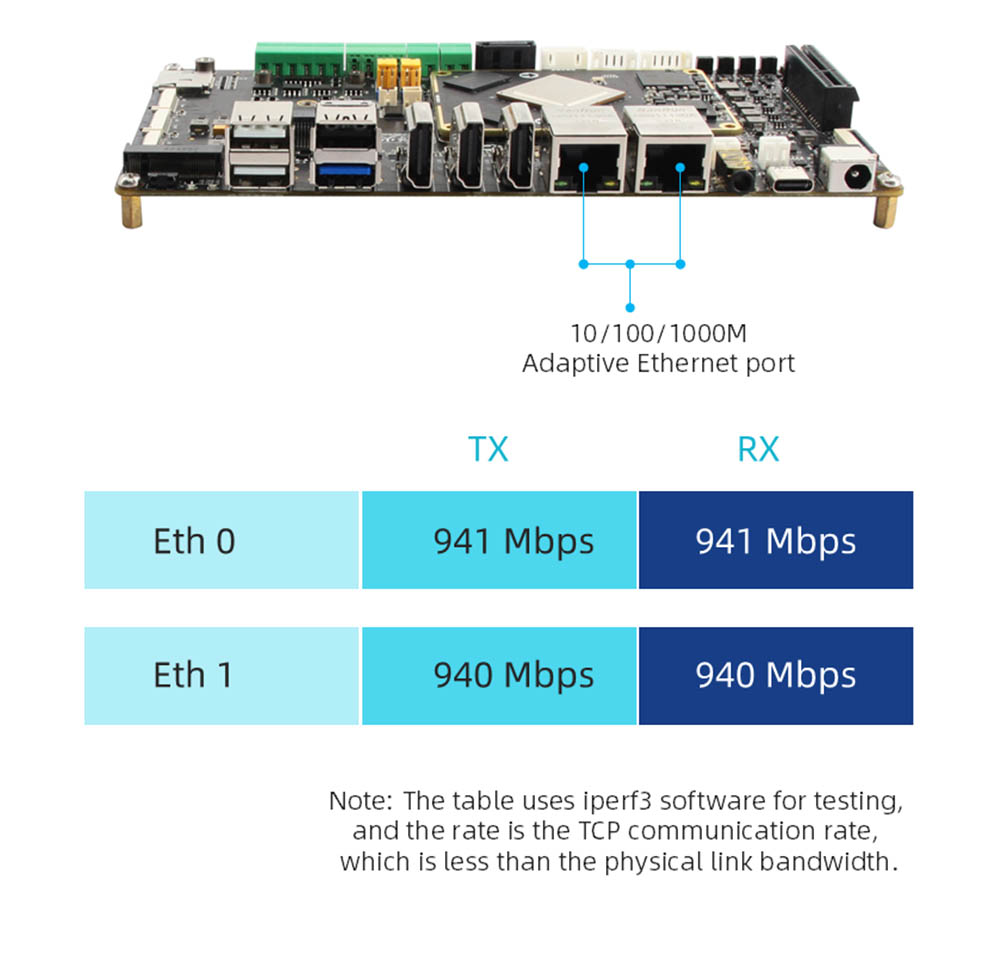

● Ethernet: port jaringan gigabit * 2, ndhukung tingkat transmisi data 10/100 / 1000bps

● HDMI: HDMI12.0 input * 1, nganti 3840x2160 @ 60fps; Output HDMI2.1 * 2, Ndhukung pirang-pirang layar karo layar liyane, resolusi maksimal 7680x4320 @ 60HZ (resolusi 8K)

● Mipi-DSI: Antarmuka layar Mipi * 2 (ngarep * 1, mundur * 1), bisa dipasang menyang layar Mipia liar, ndhukung macem-macem layar nganggo layar liyane; Résolusi Mipi Mipi Tunggal 1920 * 1080 @ 60Hz

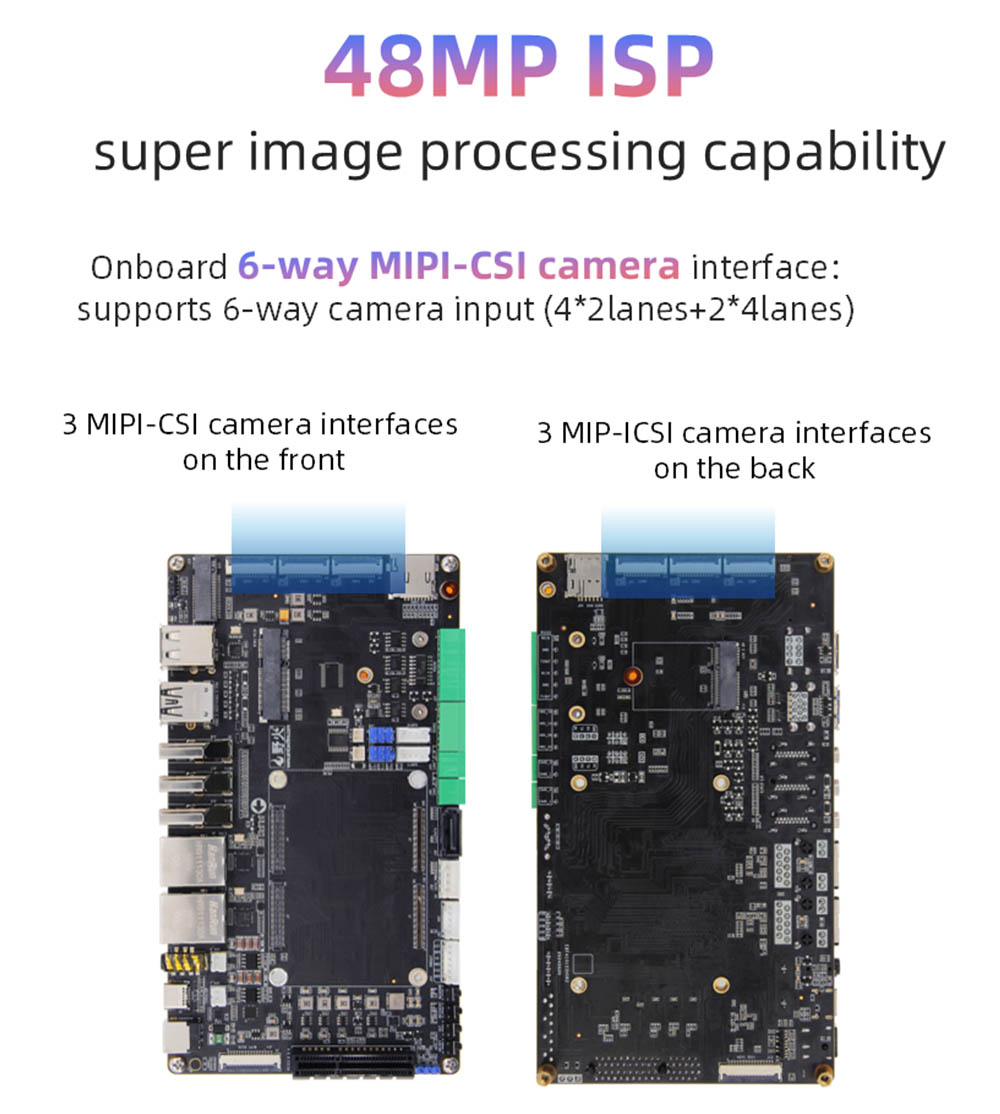

● Interface: Antarmuka Kamera Mipi * 6 (ngarep * 3, bali * 3), bisa dipasang menyang Kamera Mipia Wildfire

● usb1.0: USB-Hostypype-antarmuka * 3

● usb3.0: antarmuka usb-otgtype-a 1; Antarmuka Tipe * 1, bisa digunakake kanggo pembakaran firmware, ndhukung protokol DP1.4

● Interface PcL: Antarmuka mini-Pco * 1, bisa digunakake kanthi kertu jaringan Wifi Wifi sing dhuwur utawa setengah dhuwur utawa modul mini-pcle liyane: Interface pcL3.0X4 * 1

● Interface M2: antarmuka M.2Key * 1, ndhukung Modul Kertu Wireless M2. E-Key; Antarmuka utama M.2 m * 1, ndhukung PcLe-Key M.2 M.2 M.2 M.0 * 485 hard disk 2280 disk

● wadhah kertu TF: mikro SD (TF) Holder kertu * 1, ndhukung sistem boot kertu TF, nganti 512GB

● Wadhah kertu SIM: wadhah kertu SIM * 1, fungsi kertu SIM kudu digunakake karo modul 4G

● Interface SATA: Antarmuka SATA standar * 1; SATA INTERFACE * 1, Ndhukung output 12v

● Bisa: bisa * 2

● ADC: Antarmuka akuisisi ADC *

● Port serial debug:

● Port Serial Port * 1 (Uart2), parameter standar 1500000-8-N-1; Port Serial Port * 2 (Uart7 & Uart9); RS232 * 2 (Uart4 & Uart7);

● RS485 * 2 (Uart4 & Uart7); Antarmuka Jumper RS485 * 2

● Audio: onboard ad mikropon * 1; Antarmuka spek spek * 2, bisa nyambungake 3w speaker daya headphone + mikropon input7-in-1 antarmuka * 1

● tombol: tombol / mati * 1; Tombol maskrom * 1; Tombol pemulihan * 1; Tombol Reset *

● LED: Indikator daya * 1; Indikator Sistem * 1

● Panrima inframerah: Ndhukung fungsi remot kontrol inframerah
