Rockchip RV1106 Motherboard

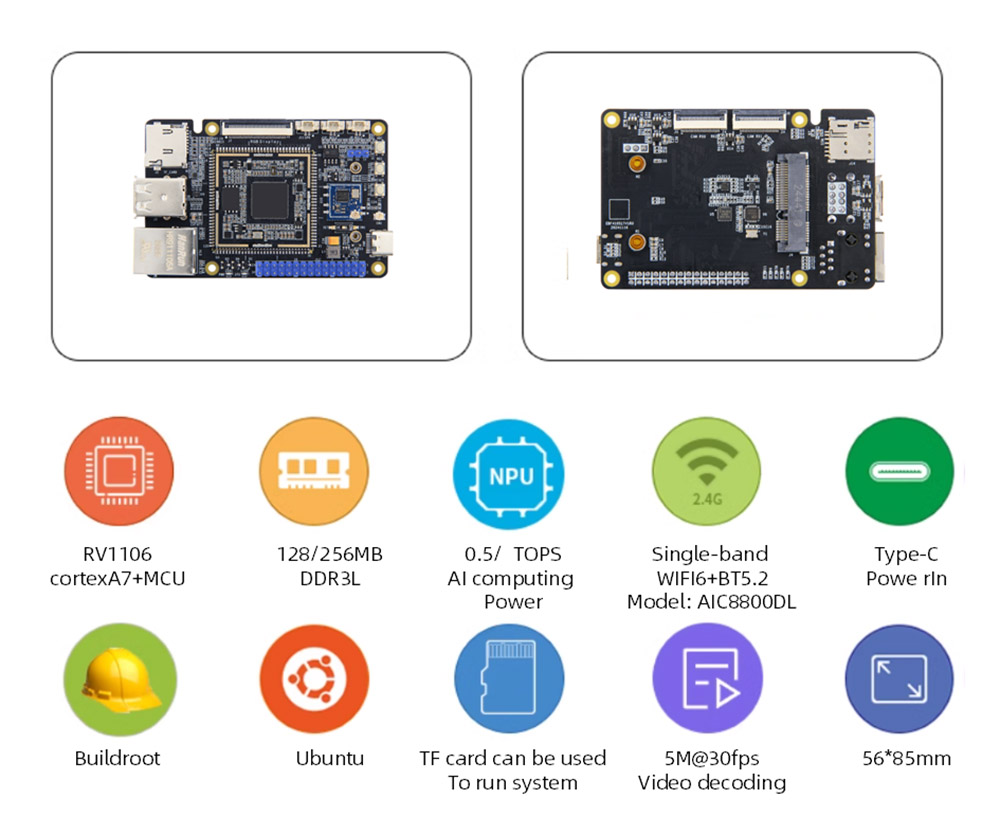

Papan TP-RV1106 utamane ditujokake ing produsen lan pangembang tingkat entri sing dipasang, lan bisa digunakake kanggo pangembangan ing macem-macem lapangan, internet industri, Internet lan pendidikan lan pendidikan.

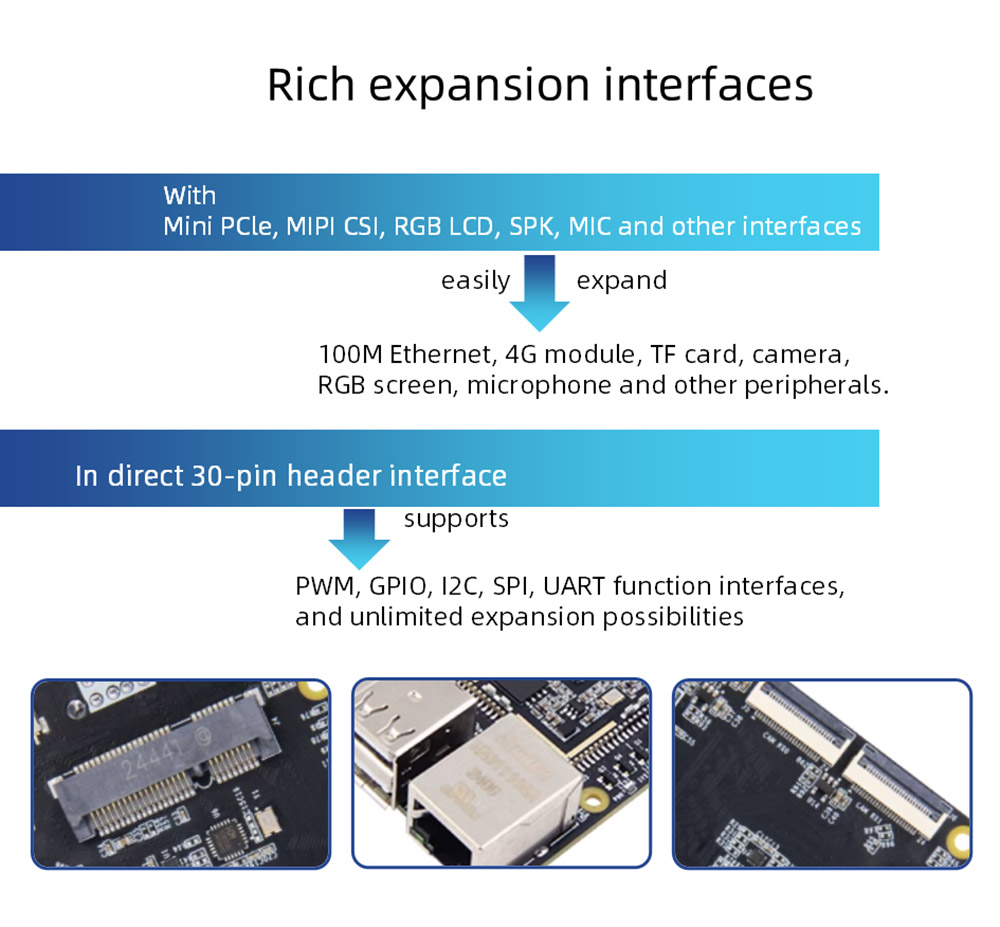

Gunakake Rockchip RV1106 minangka chip utama, kanthi wifi-band siji-band usb2.2 Hosting.2 Ethernet, Pemasok kertu TF, SPI, mic, mic, mic, Fungsi GPM, UART, Fungsi PWM.

Daya komputasi mandiri NPU sing dibangun bisa tekan 0.5T/1tops@int8, kanthi kamera bisa nyadari pangenalan wektu yolo video, pangenalan gambar lan fungsi liyane.

Module Video Encoding Intosan Low-in Lency, bisa ndhukung nganti 5m @ 30fps H264 / H265 Video enkoding, 4m @ 60fps JPEG / Mjpeg Encoding, lan ndhukung macem-macem cara kontrol tarif.

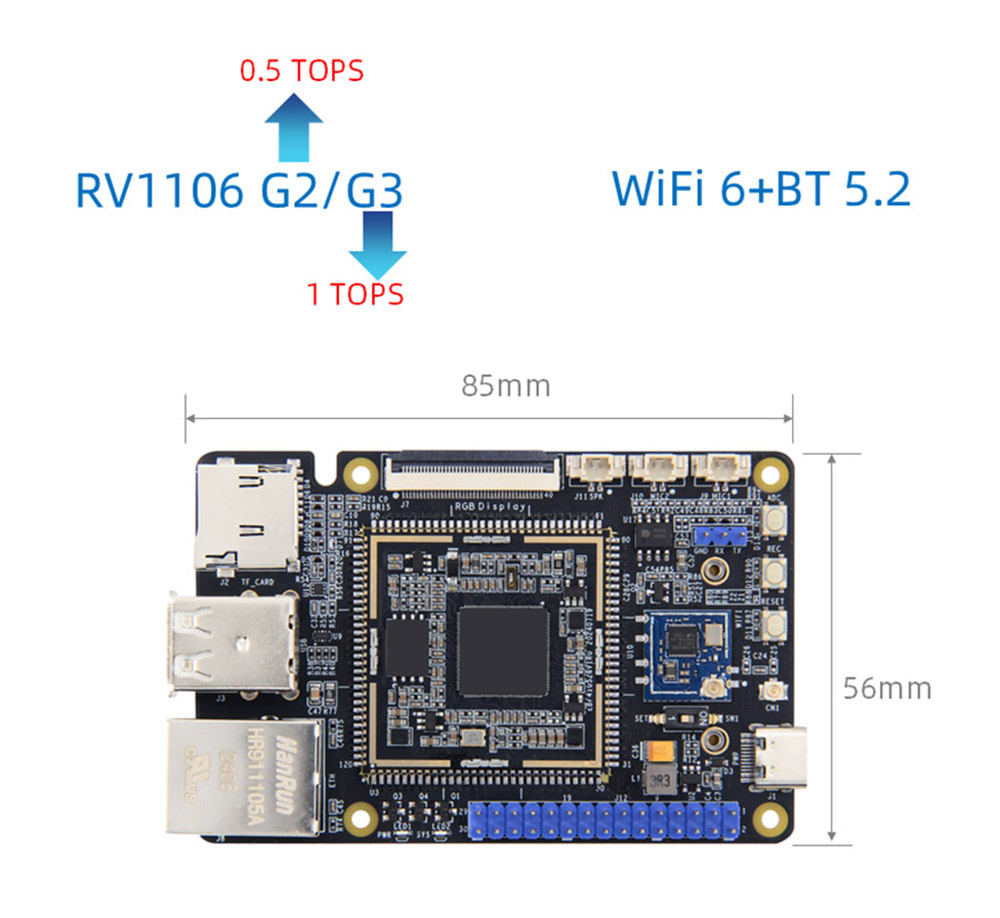

Dewan nyedhiyakake rong konfigurasi memori opsional, kanthi ukuran mung 56 * 85mm, cilik lan apik, kinerja daya lan bisa mbukak sistem Linux.

Nyedhiyani gambar sistem bedoroot, data sumber lengkap, dokumen tutorial, paket pembangunan SDK lengkap, PDF SDK lan Sumber Dandanan lan Sumber Daya liyane kanggo nggampangake panggunaan pangguna lan pangembangan pangguna.

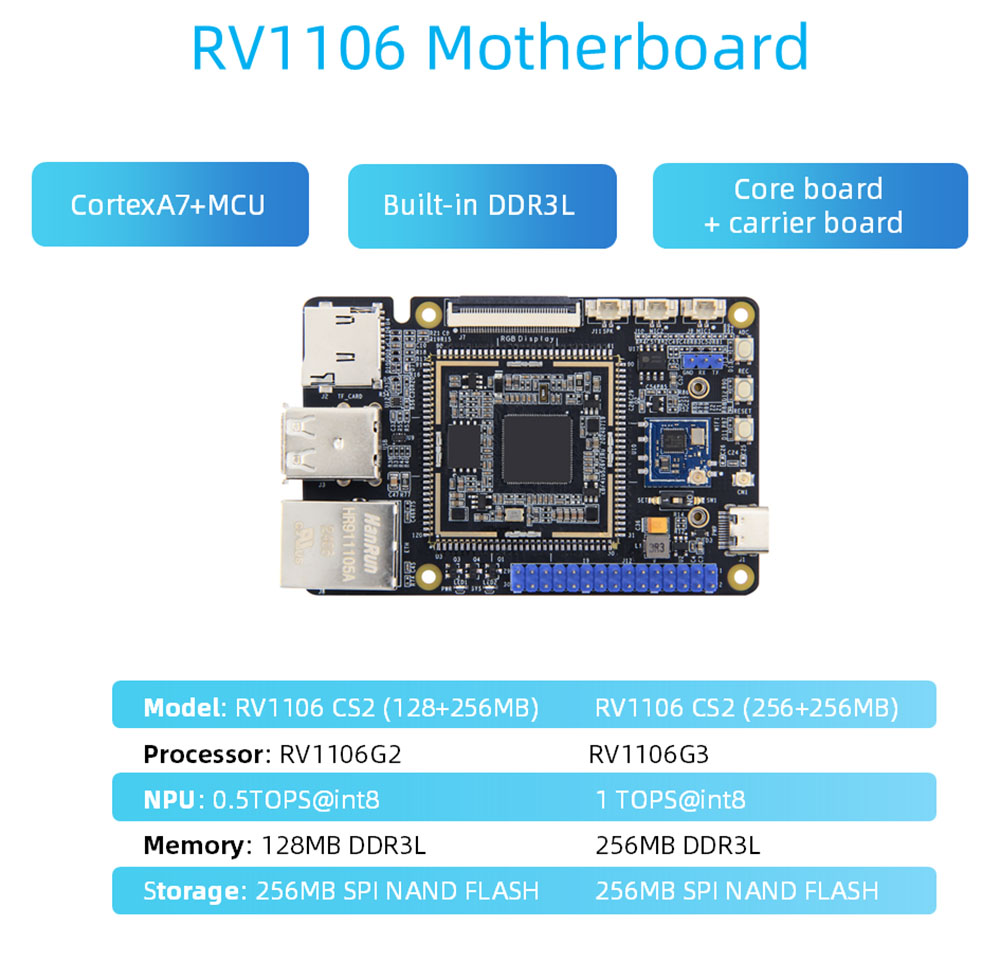

Spesifikasi Hardware Motherboard Motherboard

 CPU: Chip utama: RV1106, Cortexa7 + MCU

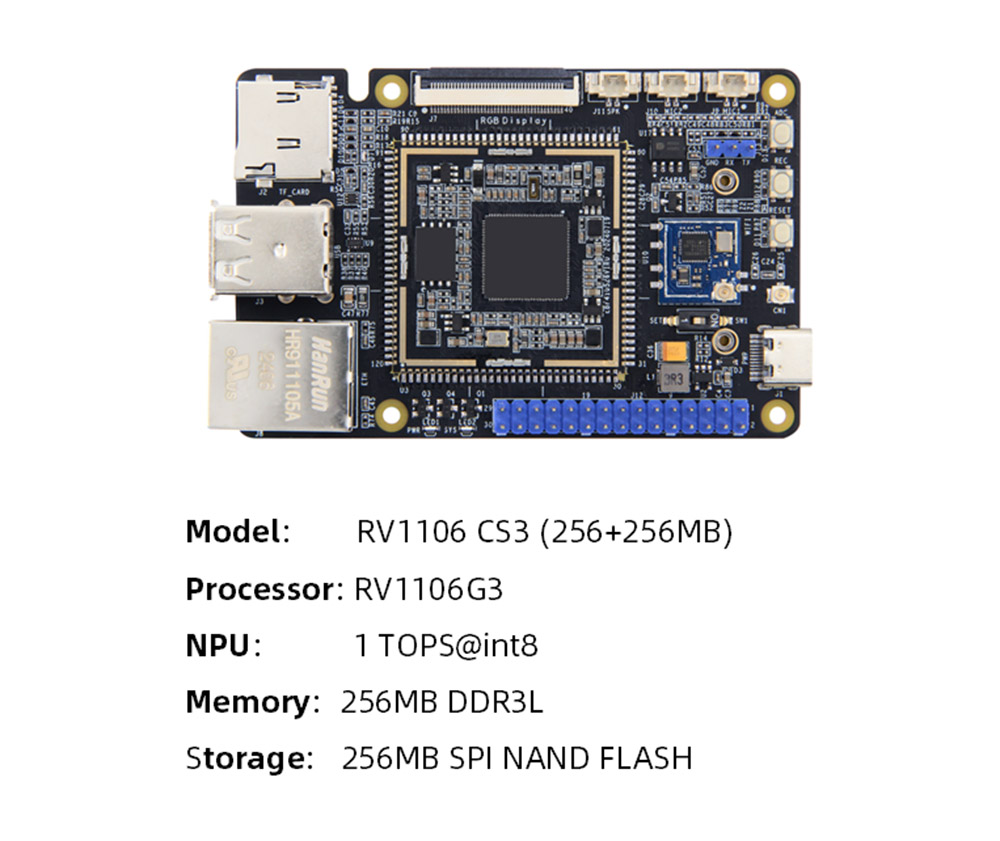

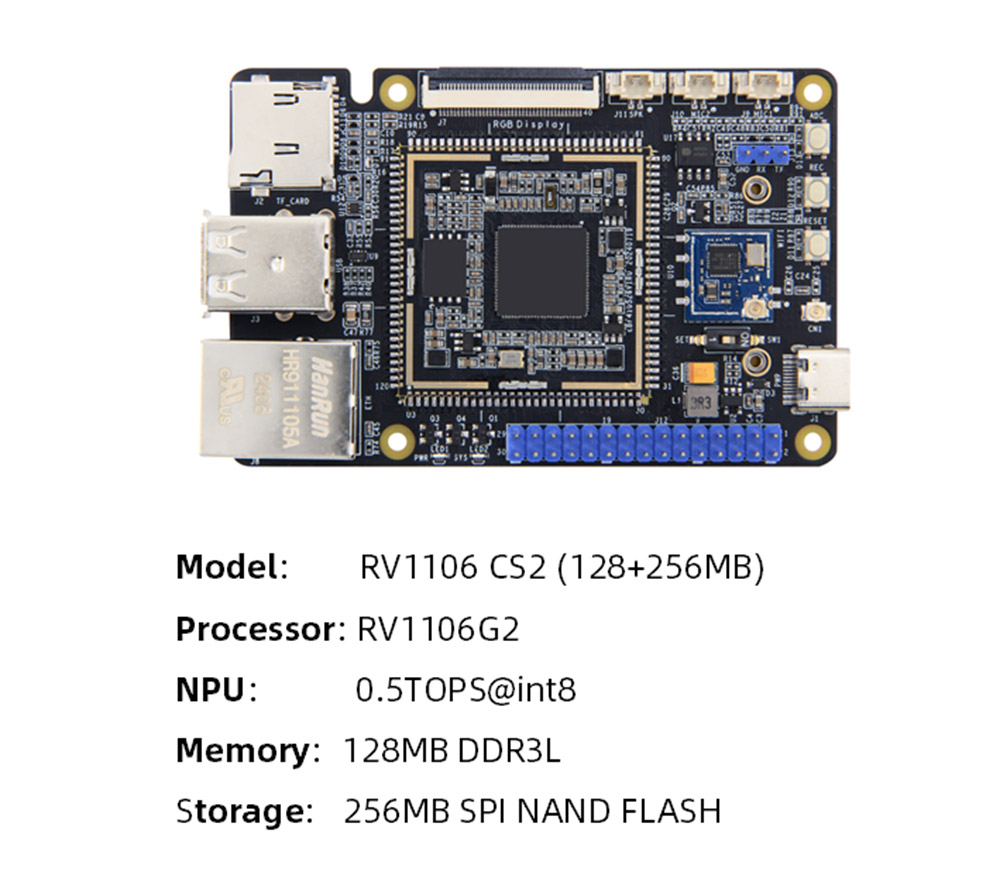

 Memori: Ndhuwur DDR3L, pilihan RV1106G2 opsional: 128MB / rv1106G3: 256MB

 Panyimpen: Flash squ-nand, kapasitas: 256MB

  Ai Komputasi Daya: RV1106G2: 0.5tops@int8.rv1106g3: 1Tops @ int8

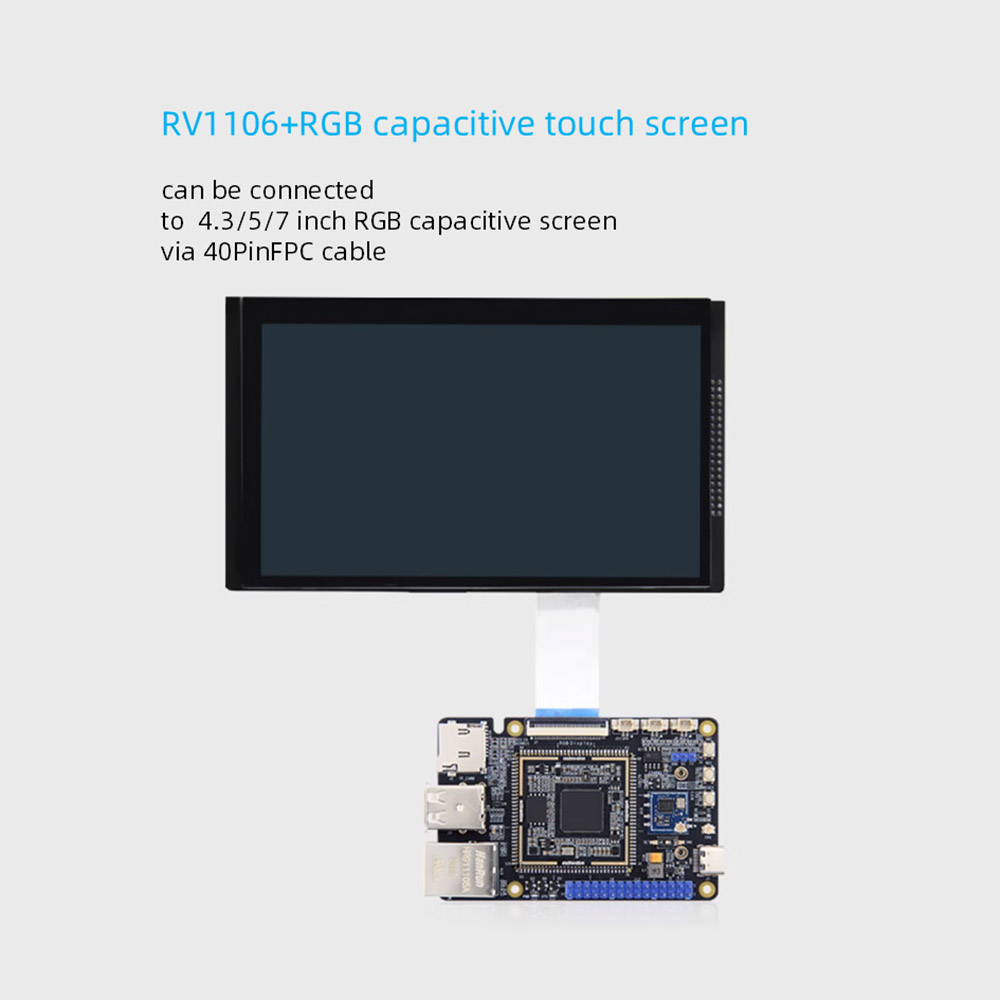

 Tampilan: 40pin antarmuka fpc 0.1mm, 18bit RGB wektu, bisa langsung nyambung karo layar kapusat ulang antarmuka rgb 4.3 / 5/7/7/7/7/7/7/7

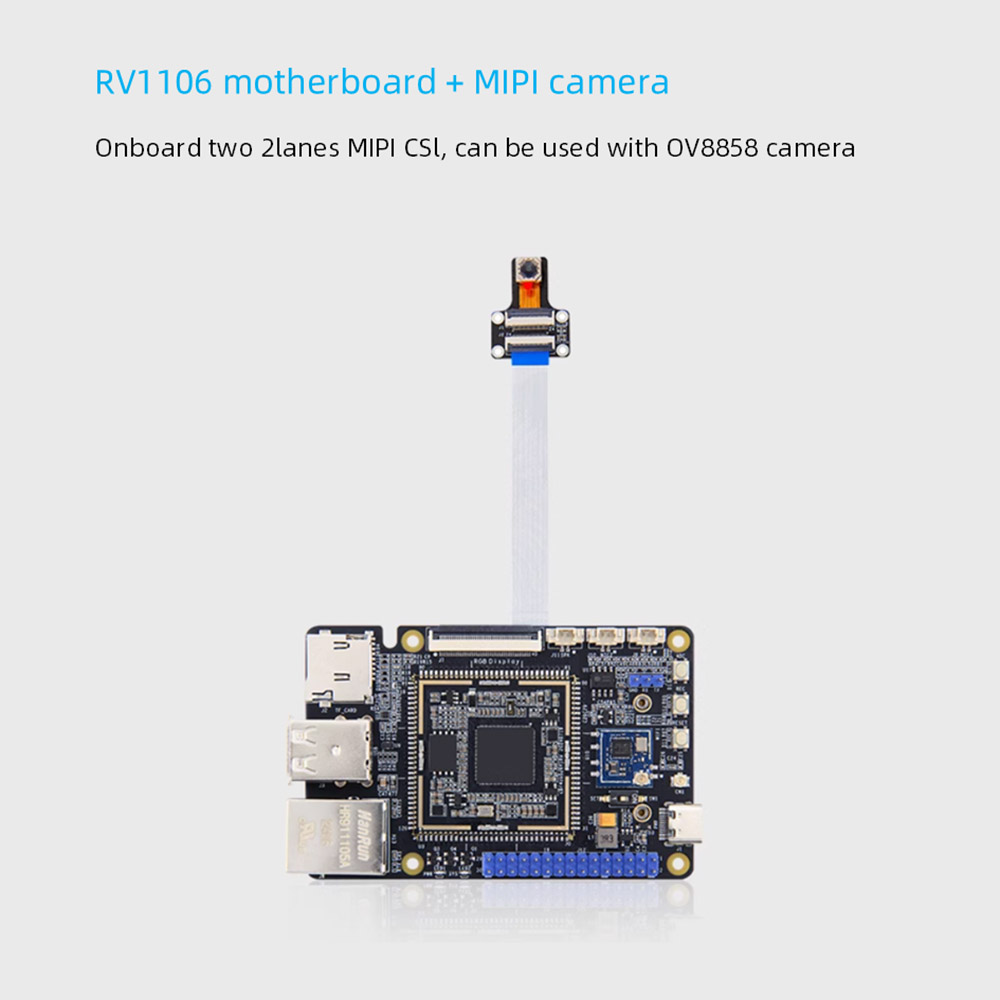

 Kamera: loro input Mipicsi 2, saluran tunggal ndhukung introput 5:30fps, saluran dual ndhukung nganti 1080p @ 308fps input nganti 1080p @ 308fps input nganti 108fps

 Antarmuka daya: 5v @ 1A DC Input, antarmuka Tipe-C, uga bisa digunakake kanggo ngobong gambar

 Ethernet: Pelabuhan Ethernet 100 * 1, ndhukung tingkat transmisi data 10 / 100Mbps

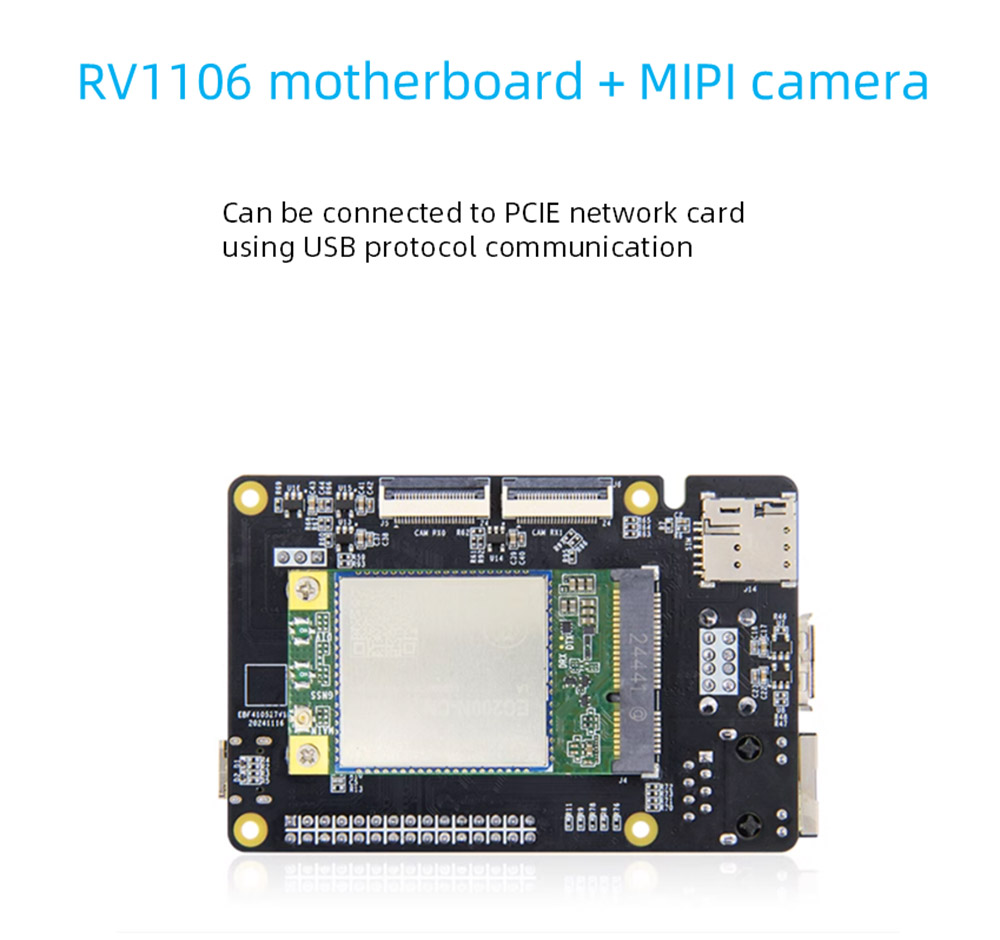

Antarmuka Pco: Antarmuka mini-pcle * 1, bisa nyambungake kertu jaringan PCIE kanthi nggunakake komunikasi protokol USB

 Kertu SIM: wadhah kertu SIM * 1, fungsi kertu SIM kudu digunakake karo modul 4G

Wadhah kertu TF: Antarmuka SD2.0, Ndhukung nganti 512GB, ndhukung sistem boot kertu TF

 USBK2.0: USB Jinis-antarmuka * 2

 USB-OTG: Host nalika diuripake kanggo ngetik-a, piranti nalika diuripake kanggo ngetik c

 ngalih pilihan

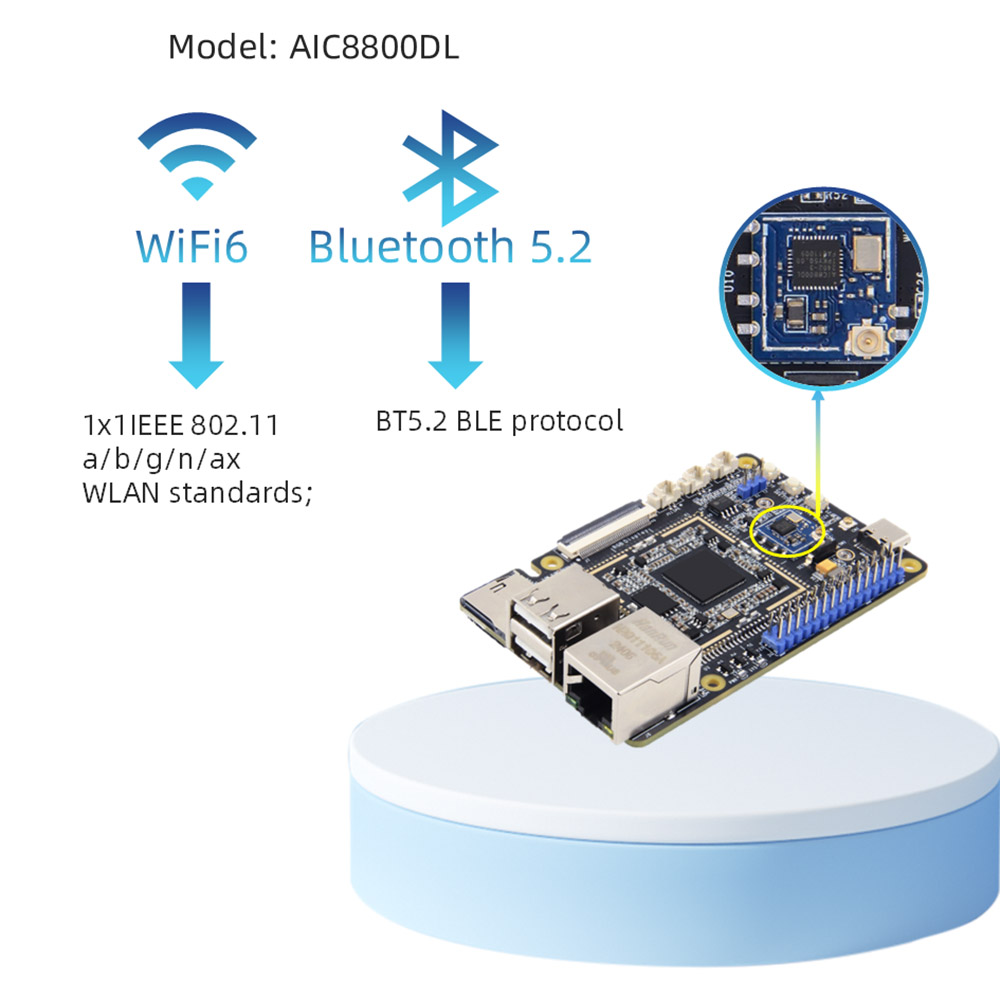

 WiFi + Bluetooth: Dhukungan Onboard 2.4gwifi6 + BT5.2 BLT5.2 BLE, Model: AIC8800dl30

Antarmuka PIN: Pin2.54 Pin Interface, Ndhukung GPio, Spi, I2C, Fungsi UART, PWM

 Serial Portug Port: Parameter Default 115200-8-N-1

 Audio: Antarmuka mikropon * 2, input mikal dual mic; Antarmuka speker * 1, puter maneh spk saluran tunggal (saluran kiwa)

Tombol: tombol reset * 1; Tombol ngobong * 1; Tombol Adc * 1

 LED: Indikator Daya * 1; Indikator Sistem * 1

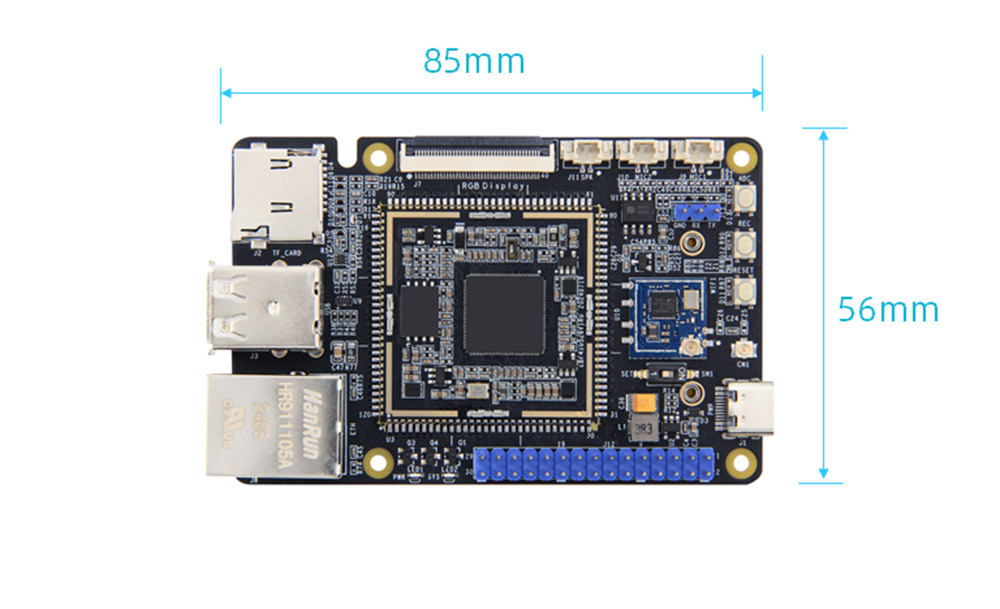

 Ukuran: 56 * 85mm

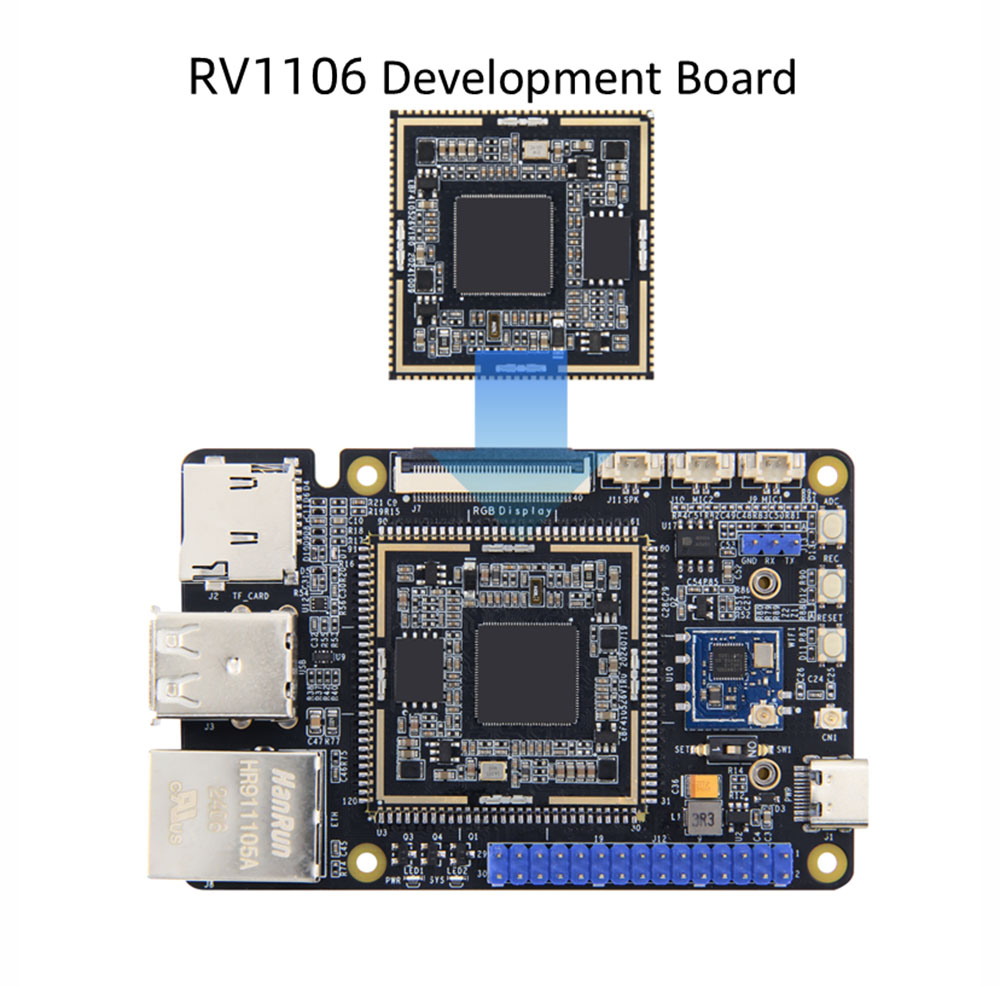

Papan inti sing cocog kasedhiya

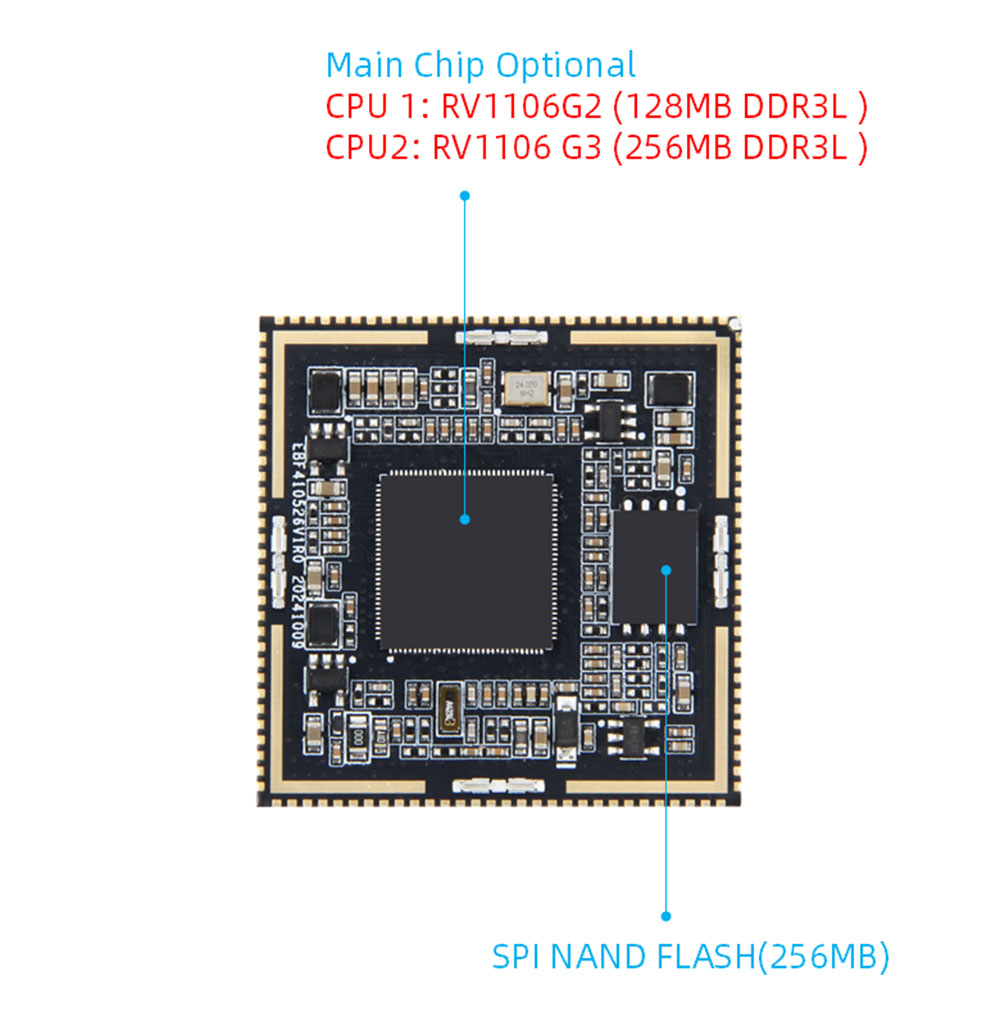

Konfigurasi Hardware Papan

 CPU: Chip utama: RV1106, Cortexa7 + MCU

 Memori: Ndhuwur DDR3L, pilihan RV1106G2 opsional: 128MB / rv1106G3: 256MB

 Panyimpenan: 256MB Shalland Flash

 AI Computing Daya: RV1106G2: 0.5Tops@int8, rv1106G3: 1Tops @ int8

 Interface: Kajaba Flash Spinand, 10 wis dipimpin kanthi lengkap, kalebu 84 GPIOS kalebu 1 PIN reset lan 3 USB darmabakti

 PCB: 4 Lapisan, Desain Gold Immersion

 Ukuran: 35 * 35mm

Pins Signal

 port jaringan: 1 100m Ethernet

 PORTOR SIFT: 6

  ²c: 5

 SPI: 2

 adc: 1

 pwm: 12

 I2s: 1

 USB: 1

 Kamera: 2

 JTAG: 1

 lcd: 1

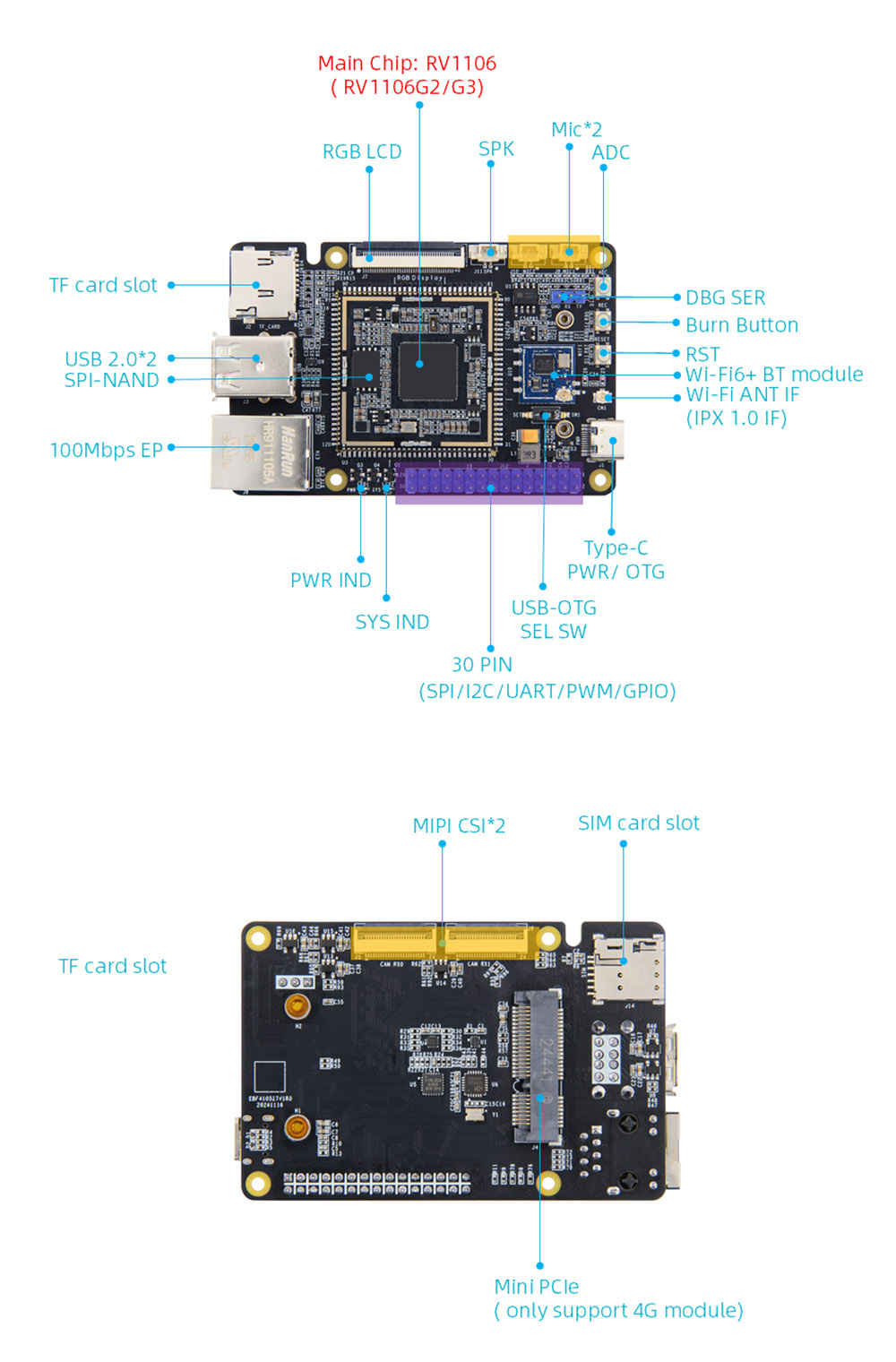

Rincian Papan RV1106
